Sci-fi deurpaneel

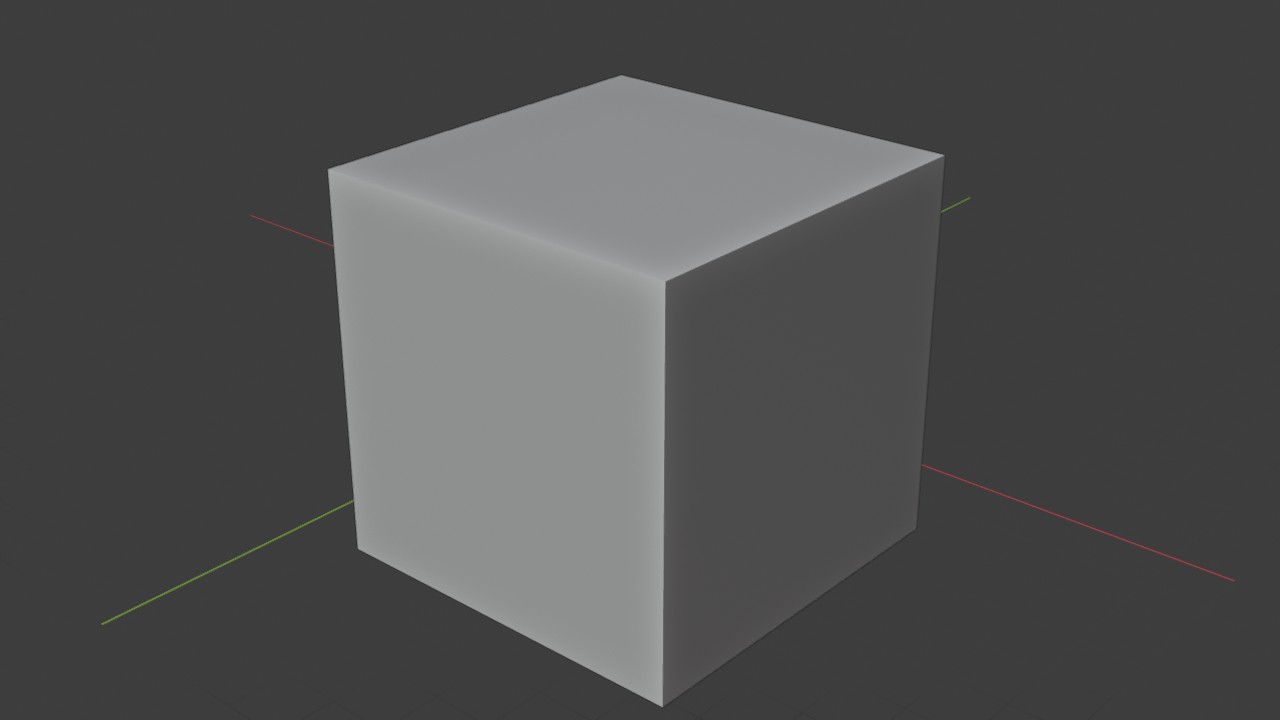

Voeg een kubus toe met Shift A. Een deurpaneel is plat en rechtopstaand: de kubus is alleen het ruwe blok waar de uiteindelijke vorm uit gesneden wordt.

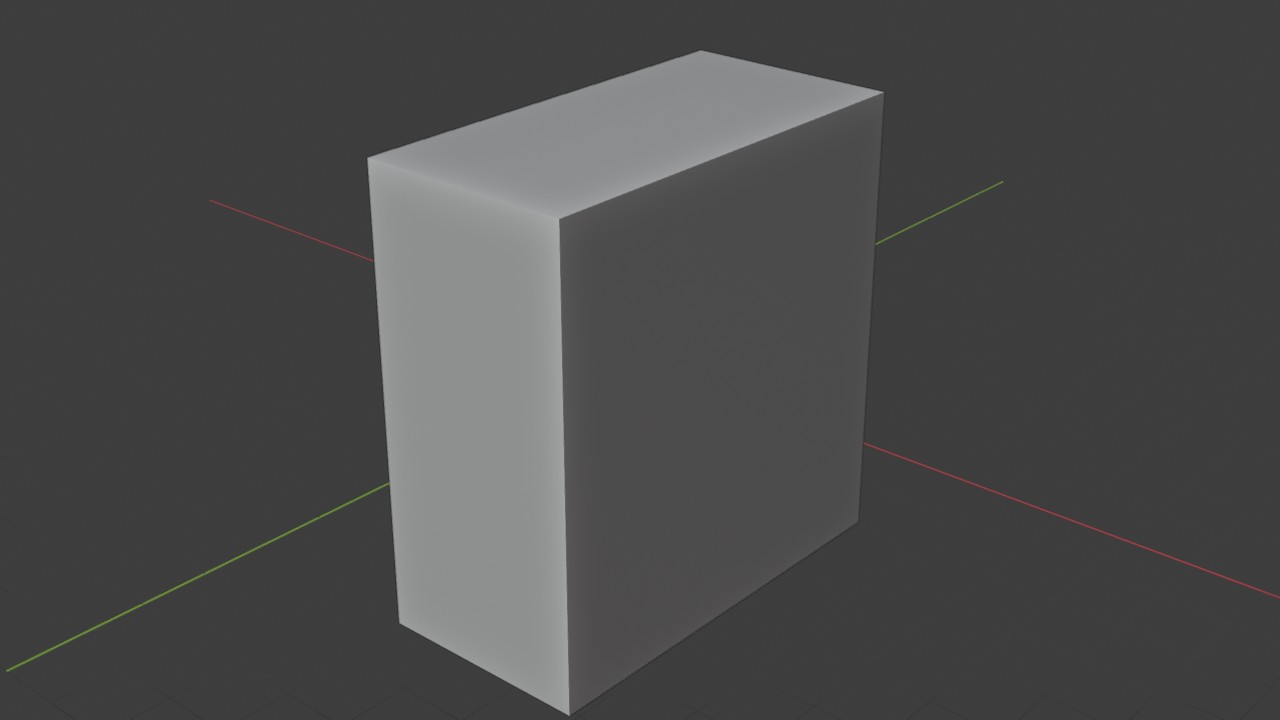

Schaal per as apart via de N-sidebar (N > Item > Scale). Zet Scale X op 0.5 en Scale Z op 1.05: een deur van 1 m breed en 2.1 m hoog, de gangbare maat voor een binnendeur.

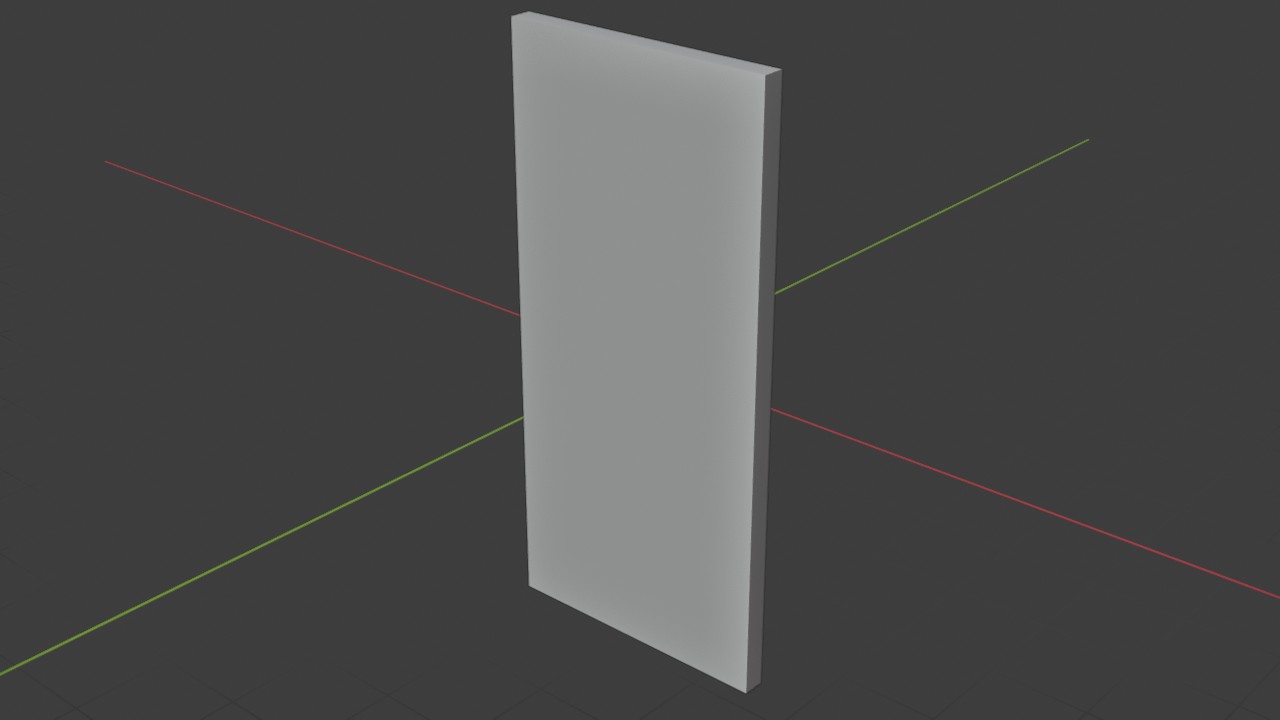

Zet ten slotte Scale Y op 0.04: de kubus wordt 8 cm dik -- dun genoeg om als paneel te ogen, dik genoeg om er zo dadelijk een rooster dwars doorheen te snijden.

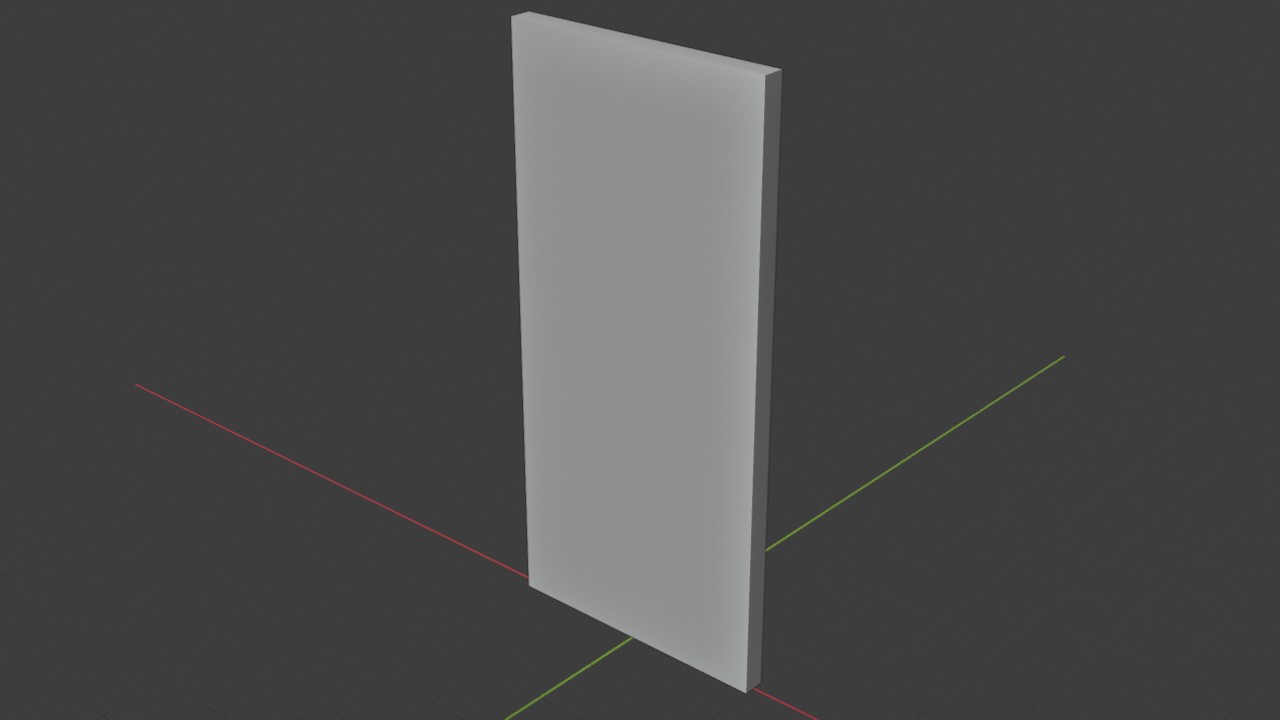

Verschuif het paneel met G, Z, 1.05: de onderkant komt op Z = 0 te staan, zoals een deur die op de grond rust in plaats van er half doorheen zakt.

Ga naar Edit Mode (Tab), schakel naar vlakselectie (3) en klik het grote vlak aan de voorkant aan -- dat waar de camera nu op kijkt.

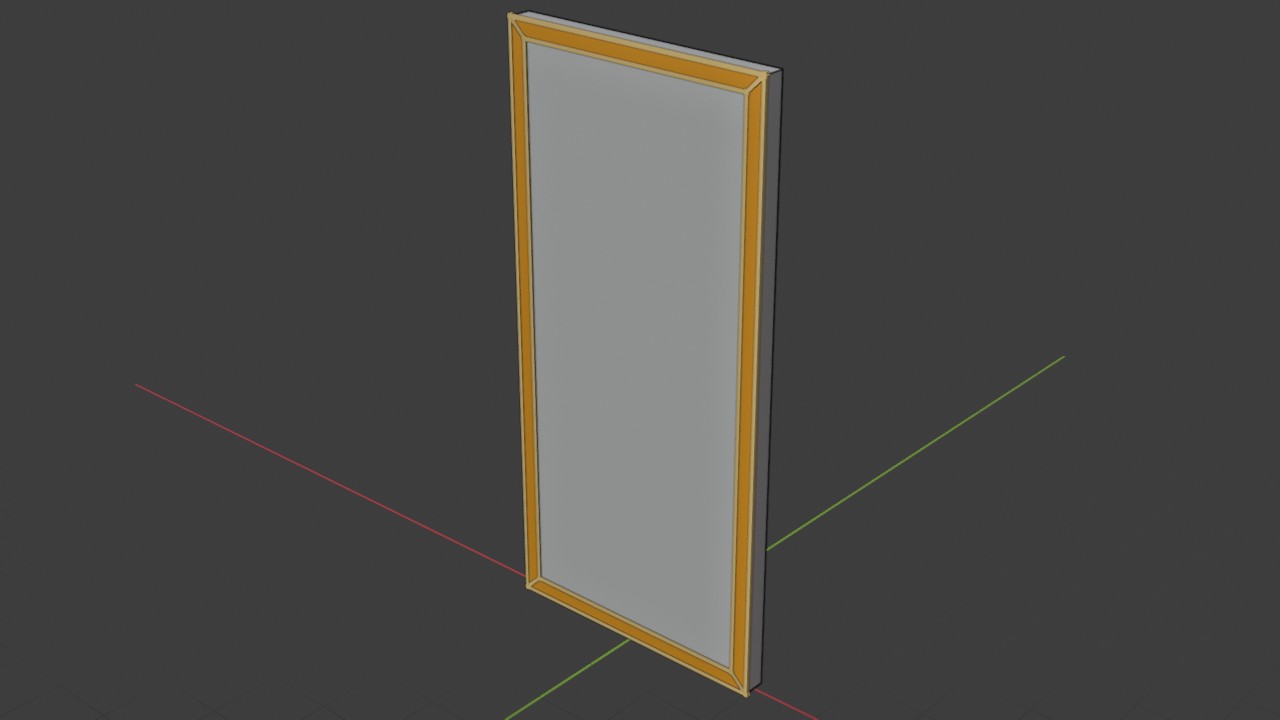

Druk I en beweeg de muis: het vlak krimpt naar binnen en laat een rand van nieuwe vlakjes achter -- het kader. Zet in Adjust Last Operation de Thickness exact op 0.06 m. Het kader blijft straks in het vlak van de plaat; alleen het binnenvlak gaat de diepte in.

Met het binnenvlak nog geselecteerd: E om te extruderen, en beweeg naar binnen (positieve Y, want dat is hier de richting het paneel in). Typ 0.02 m. Het hoofdpaneel ligt nu 2 cm dieper dan het kader -- het eerste echte reliëf.

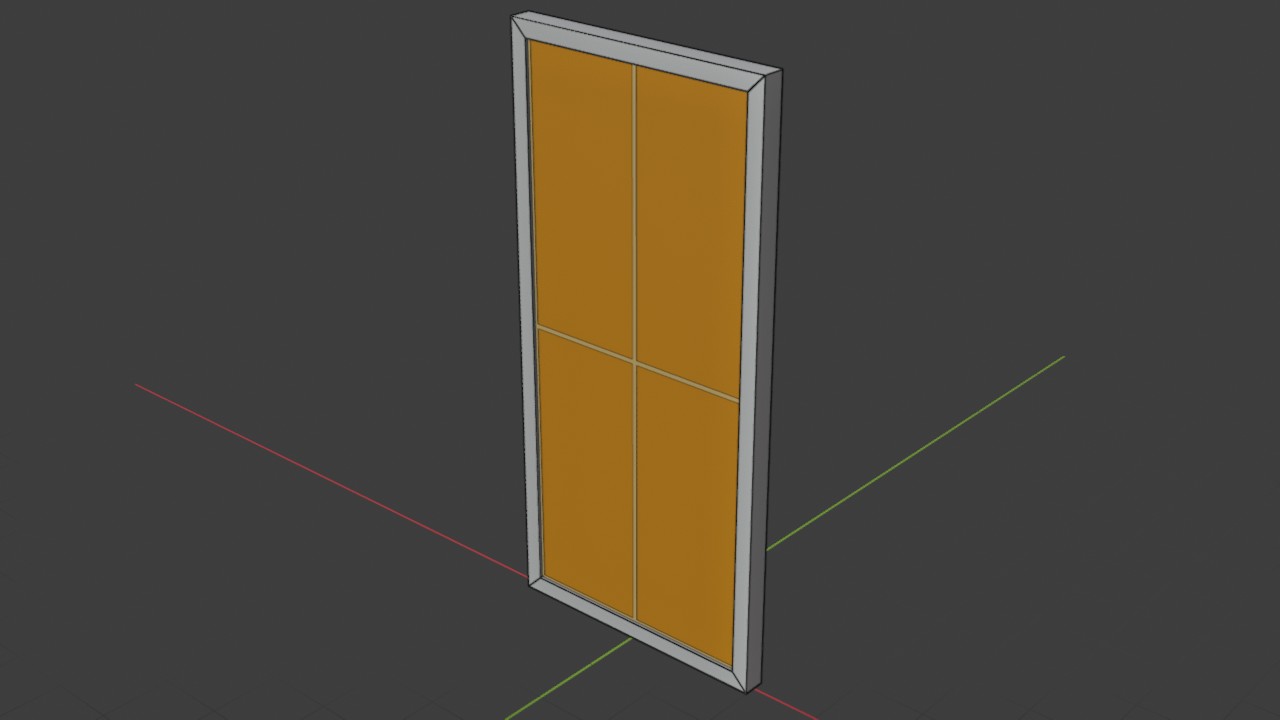

Druk Subdivide in het contextmenu (rechtermuisknop in Edit Mode). Blender knipt het geselecteerde vlak in een net raster van 2×2 -- zonder de rest van de plaat te raken, want de selectie bevat alleen dit ene vlak.

Selecteer de twee bovenste vlakjes van dat raster (de bovenste helft van het hoofdpaneel) en inset ze opnieuw, 0.03 m: dit wordt de rand rond het luchtrooster dat je straks snijdt.

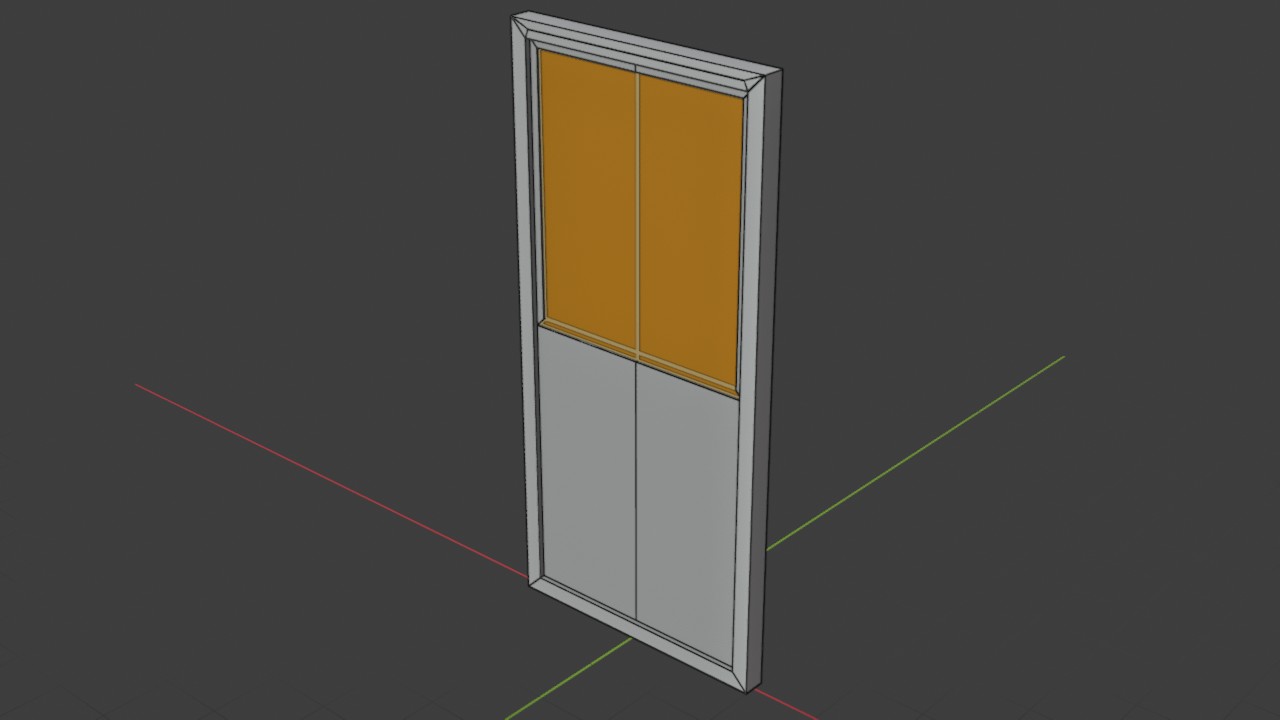

Extrudeer het binnenvlak van die roosterzone nog eens 0.015 m naar binnen: een tweede, diepere laag waarin het rooster straks een schaduw werpt in plaats van vlak op het paneel te liggen.

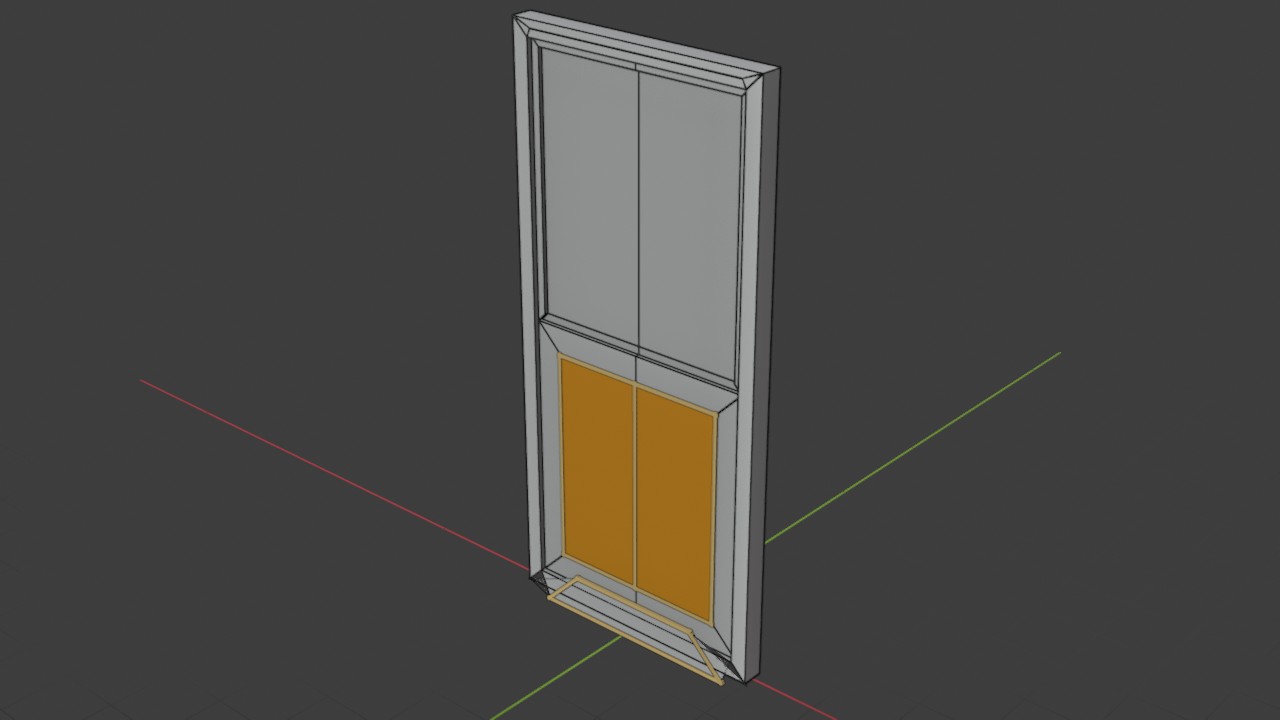

De onderste helft van het hoofdpaneel wordt geen gat, maar een klein bedieningspaneel: inset 0.1 m, ruimer dan bij het rooster -- dit wordt een compact vlak, geen groot gat.

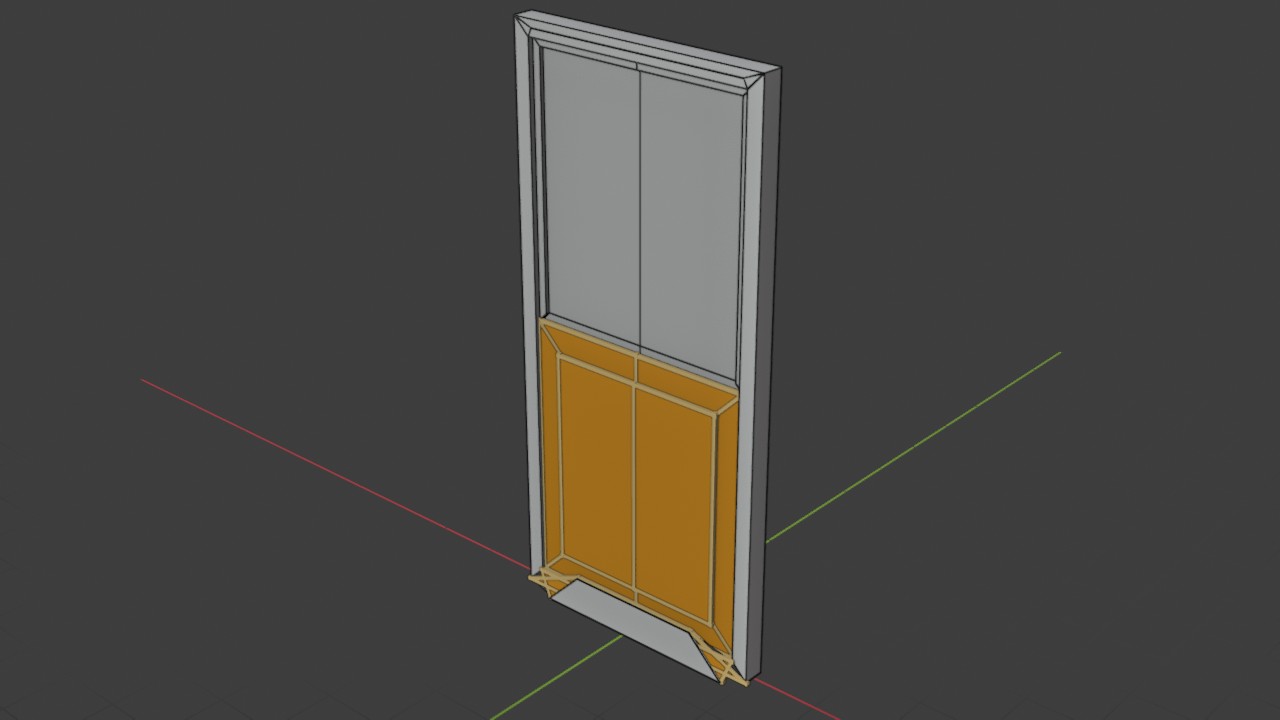

Extrudeer deze keer naar BUITEN, −0.012 m: het bedieningspaneel steekt net iets uit de plaat in plaats van erin te verzinken -- een plek voor een keypad of scanner die iemand moet kunnen aanraken.

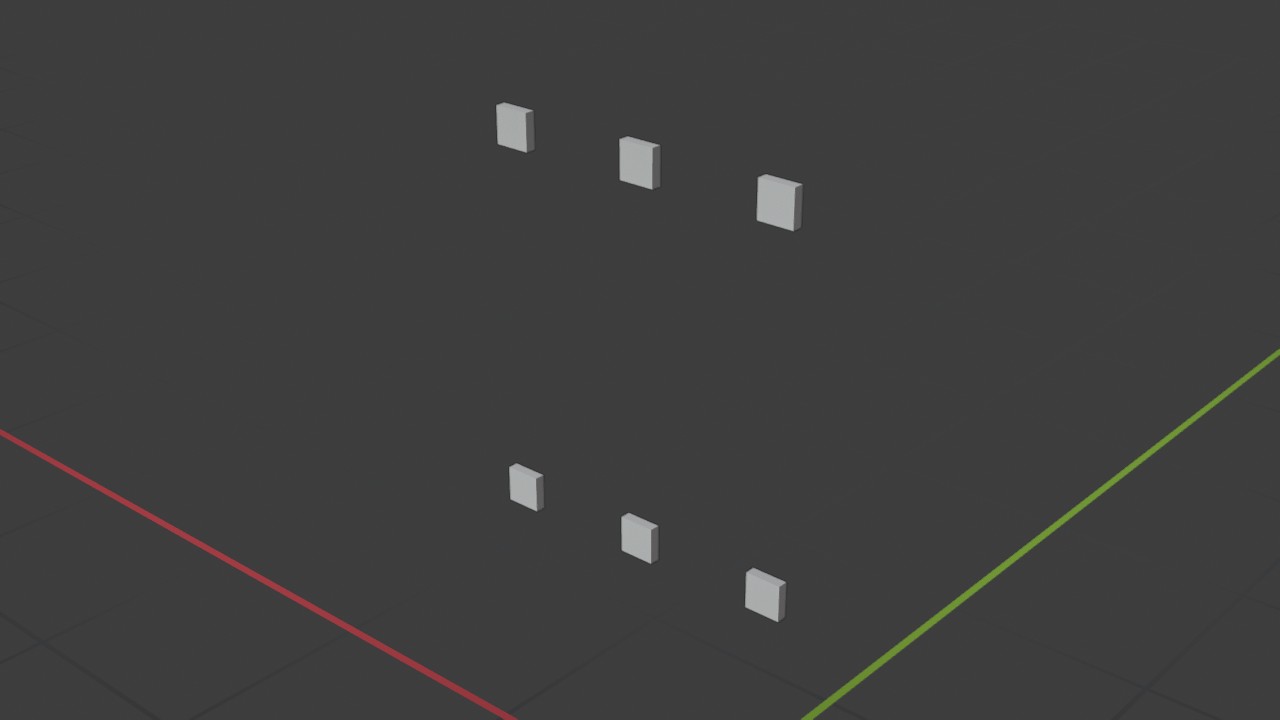

Op het bedieningspaneel komt een klein toetsenbord: één plat kubusje, Knop, en nog eens twee Array-modifiers erop -- 3 kolommen, 2 rijen. Dezelfde truc als bij het luchtrooster, nu op een heel andere schaal.

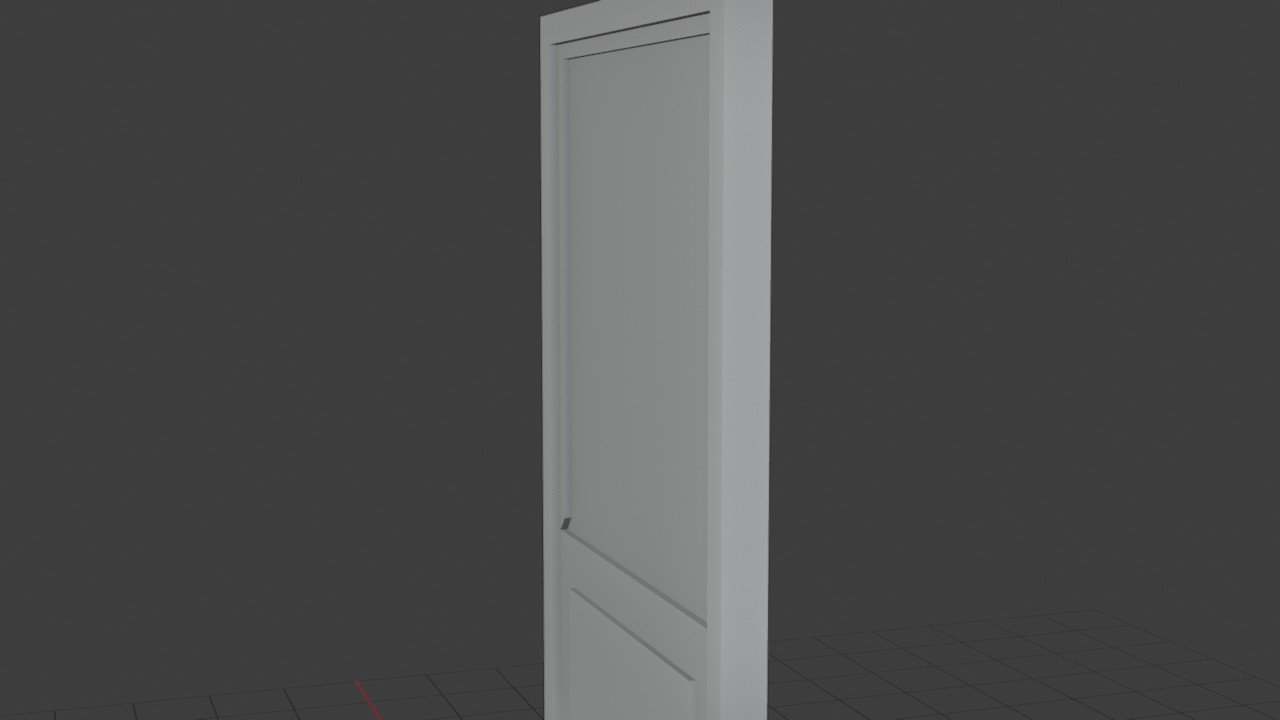

Draai wat bij en kijk van schuin opzij naar de bovenste helft van het paneel: een kader, een verzonken hoofdpaneel, een nog dieper rooster-nis en een bedieningspaneel dat net vooruitsteekt. De cavity-schaduw in het werkbeeld tekent elke overgang haarscherp uit. Vier lagen, allemaal met dezelfde twee operators.

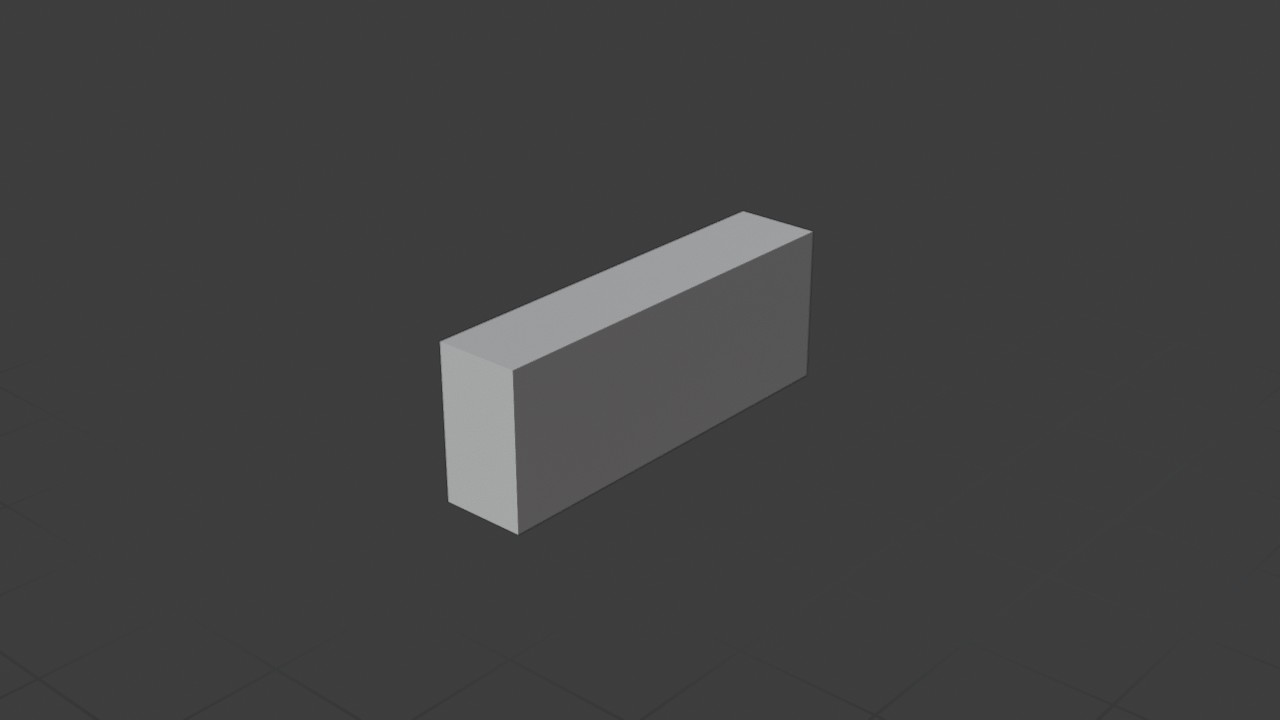

Voeg een kleine kubus toe in de linkerbovenhoek van de roosterzone en vervorm hem tot een smalle spleet: 2.5 cm breed, 4.5 cm hoog, en met 0.12 m ruim dik genoeg om dwars door de plaat te steken. Apply Scale erop, zoals bij het paneel zelf.

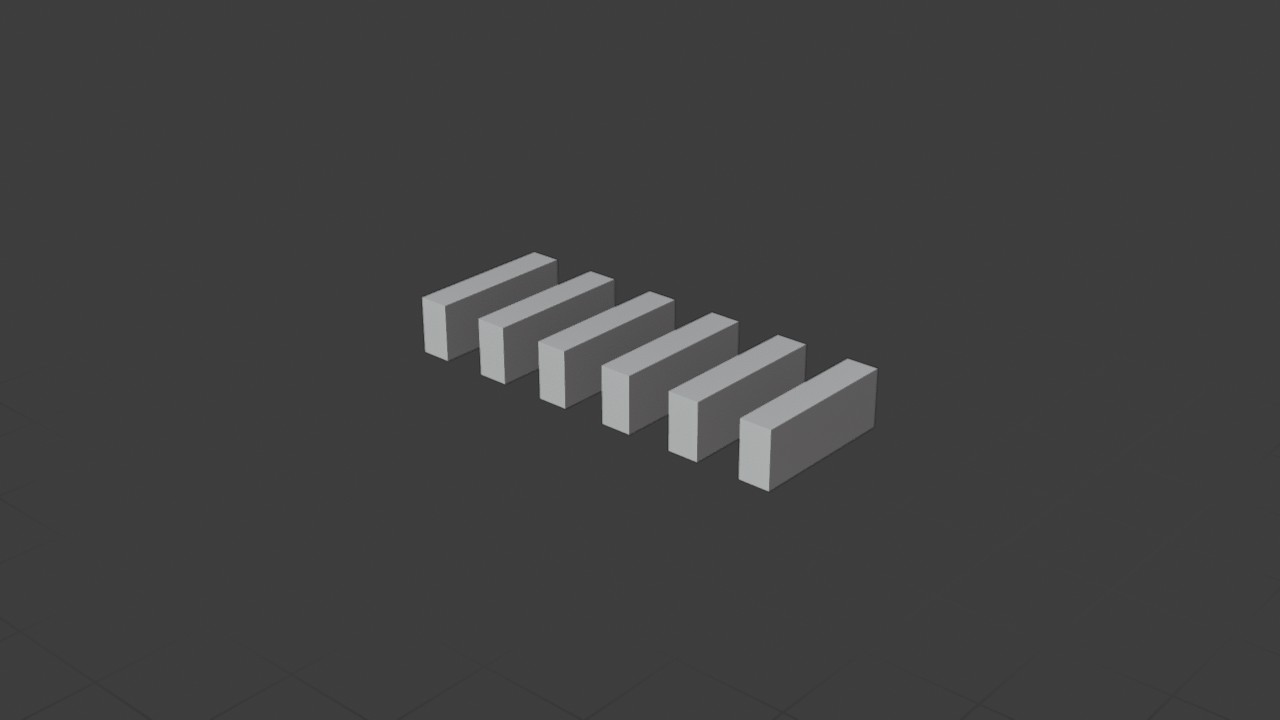

Voeg een Array-modifier toe en zet Count op 6: zes kopieën naast elkaar langs de lokale X-as, telkens 2.4× de breedte van de spleet verder -- genoeg afstand voor een nette tussenruimte.

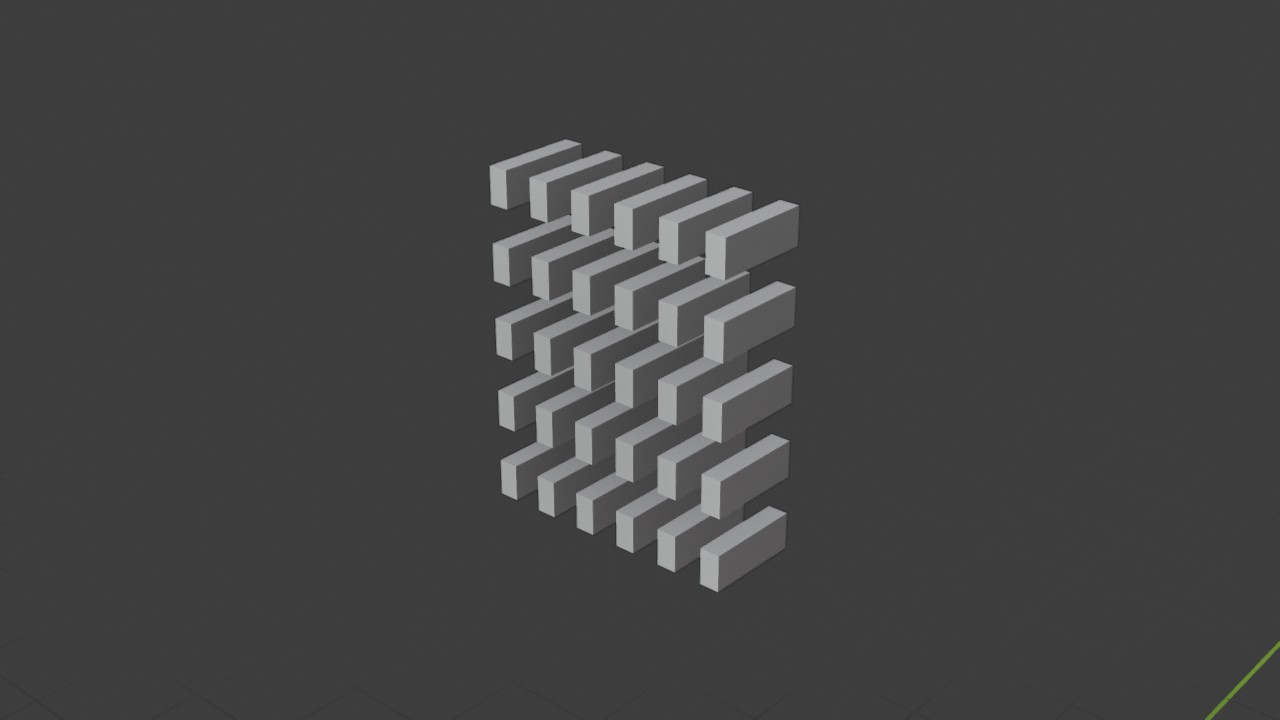

Een tweede Array-modifier, bovenop de eerste: Count 5, met een Constant Offset van 0.09 m op Z. Blender herhaalt niet de ene spleet, maar de HELE rij van zes -- de twee modifiers stapelen zich op tot een net grid van 30 gaten.

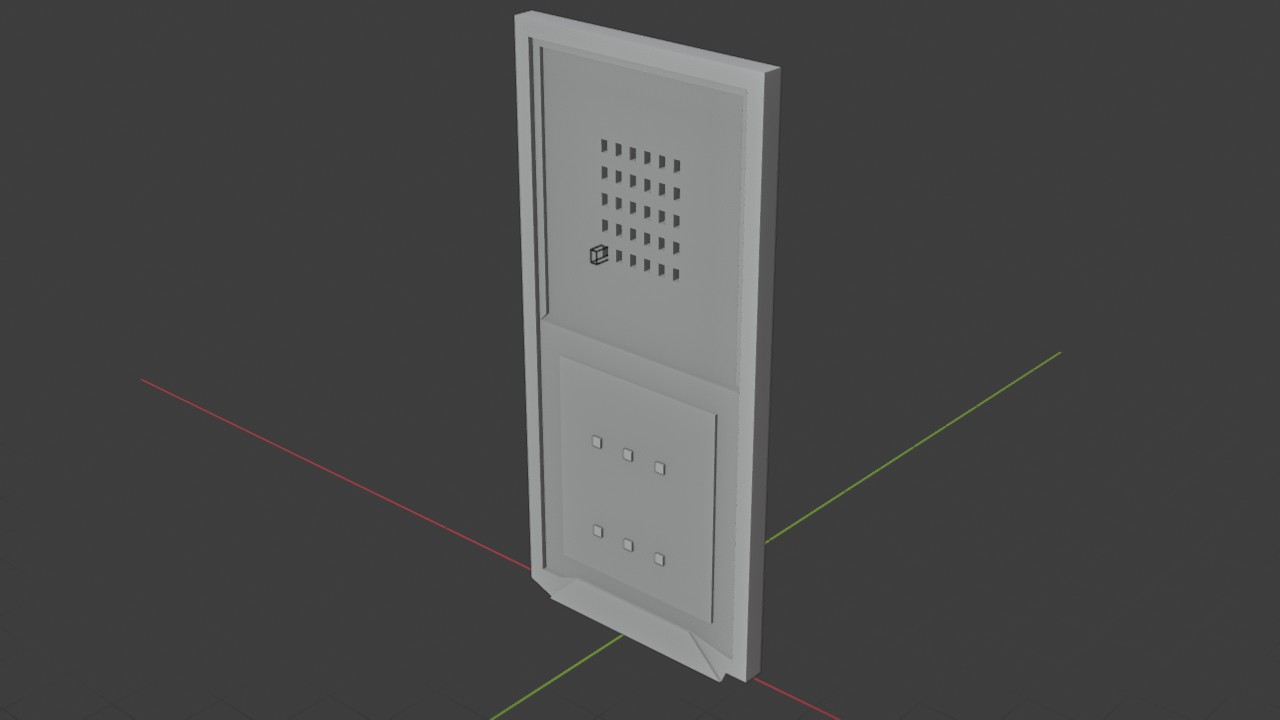

Selecteer het deurpaneel, voeg een Boolean-modifier toe, Operation op Difference en Object op RoosterSpleet. Blender snijdt in één keer alle 30 kopieën uit de roosterzone -- de modifier ziet immers het HELE, ge-arrayde resultaat van de cutter, niet alleen de eerste spleet.

Achter het rooster gaapt nu de lege set. Zet er een dun vlak achter, Achterplaat, net iets groter dan de roosterzone en 5 cm dieper: straks krijgt dat vlak een bijna zwart materiaal, zodat het rooster echt naar iets donkers kijkt in plaats van naar de studio erachter.

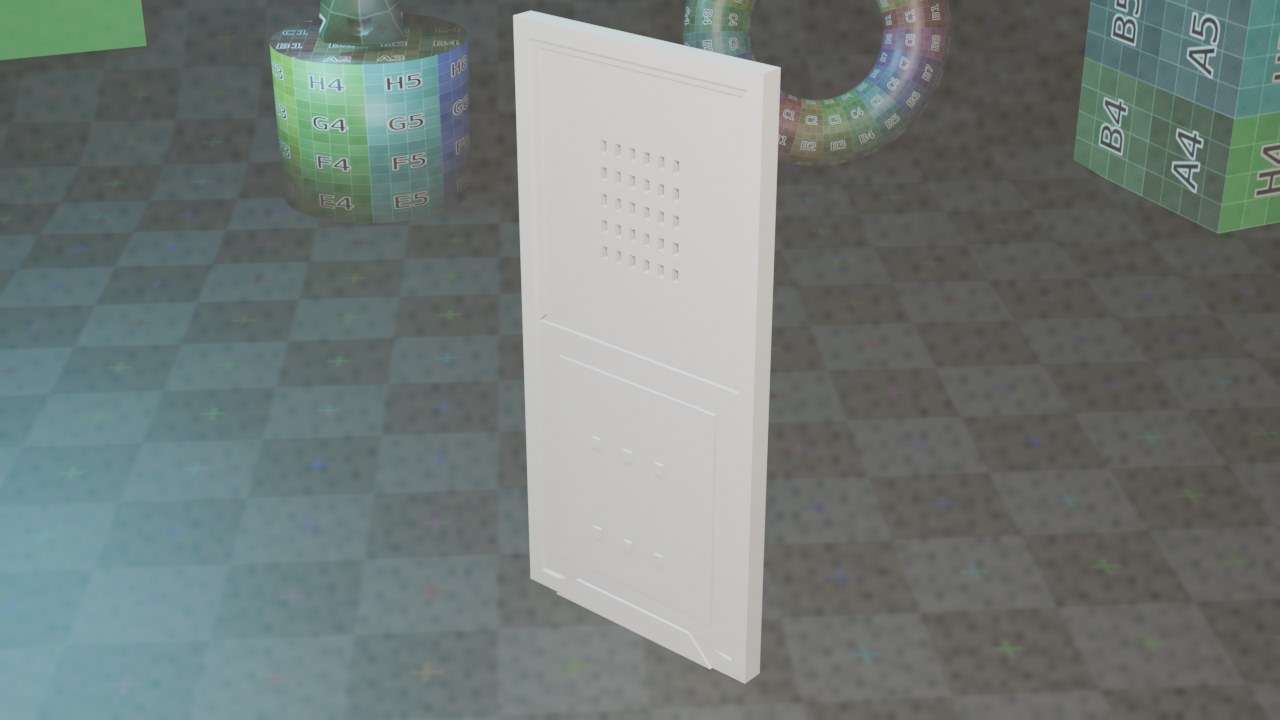

Render met F12. Dertig nette spleten, elk met een donkere diepte erachter -- het hele rooster kwam uit twee Array-modifiers en één Boolean, niet uit dertig keer diezelfde handeling herhalen.

Selecteer het deurpaneel en kies Object > Shade Smooth. Nog niets bijzonders te zien -- de vlakke panelen blijven vlak -- maar het is een voorwaarde voor een mooie Bevel.

Voeg Add Modifier > Generate > Bevel toe. Width 0.004 m (4 mm) en Segments 3: net genoeg om elke harde rand een vleugje glans te geven zonder de scherpe, industriële vorm te verliezen.

Voeg daarna Add Modifier > Generate > Weighted Normal toe. Een Boolean laat op de snijranden soms driehoekige of onregelmatige vlakken achter die raar oplichten; deze modifier herberekent de normalen per vlak-oppervlakte en strijkt dat glad, zonder de scherpe hoeken van de rest te verliezen (Keep Sharp aan).

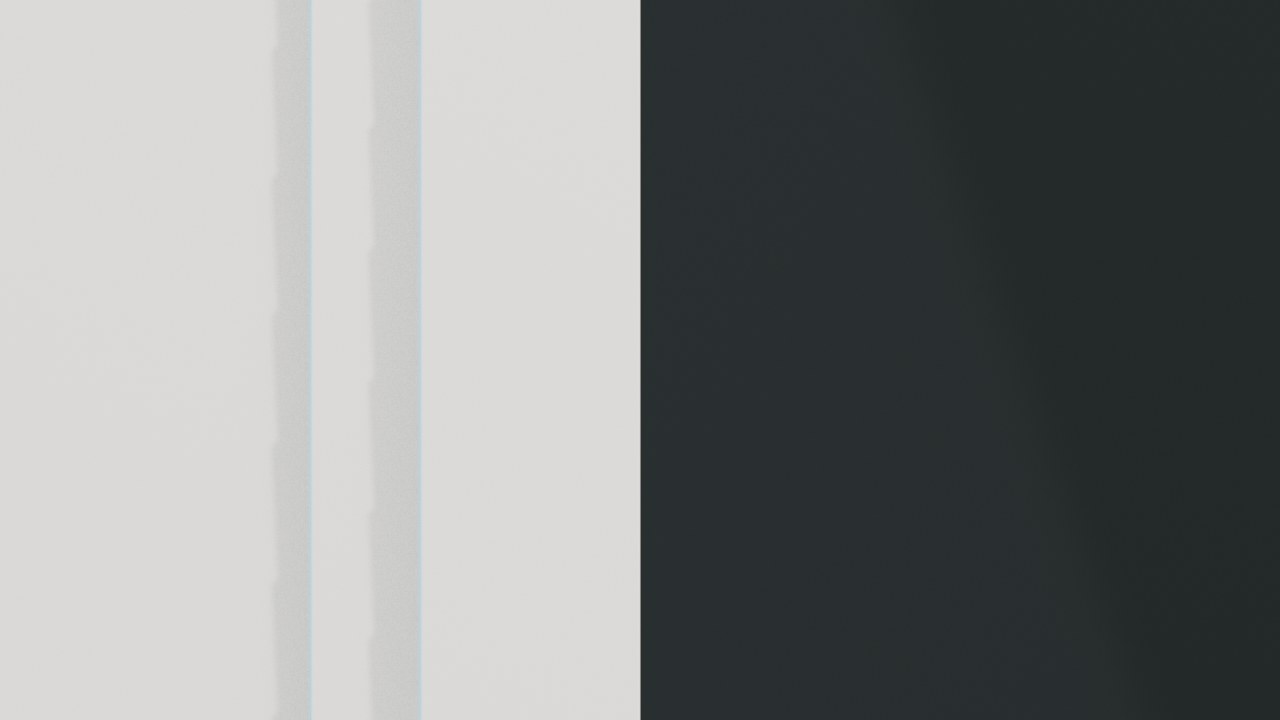

Zoom in op de rand van het kader. De vroeger messcherpe hoek vangt nu een klein streepje licht -- precies zoals geborsteld plaatstaal dat in het echt ook doet.

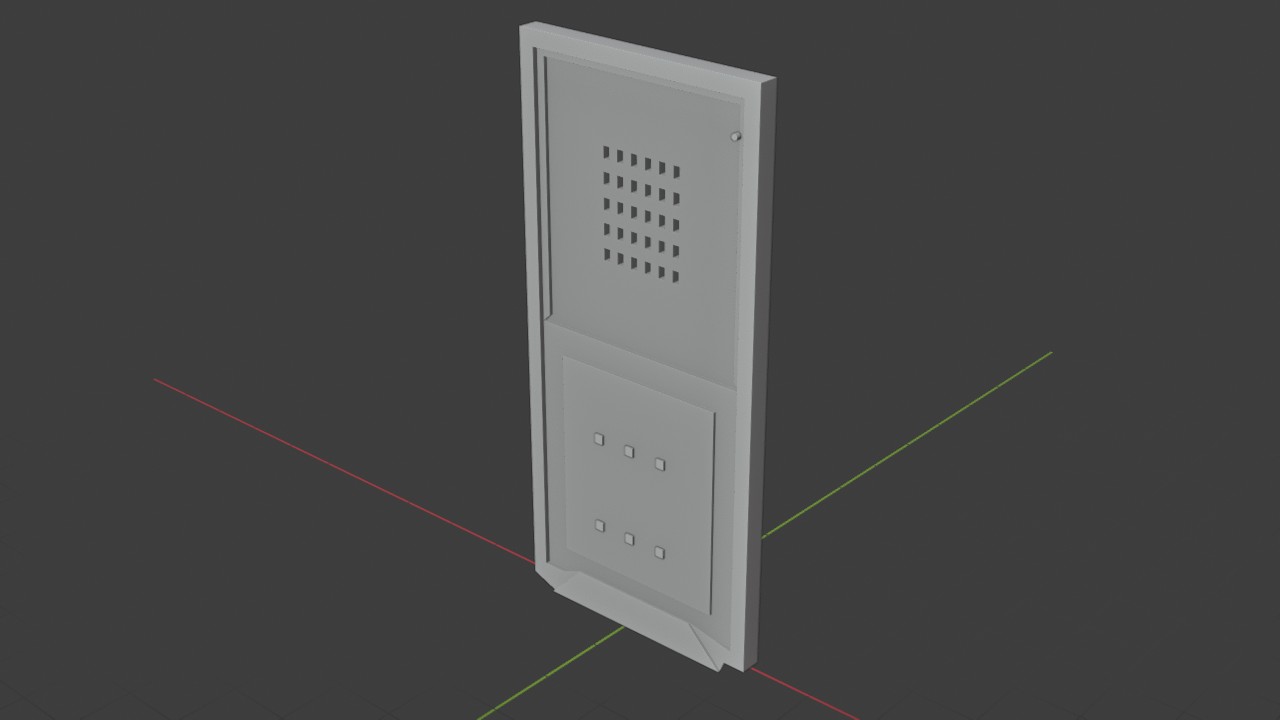

Een kleine cilinder, plat en liggend (de as gedraaid met Rotation X 90°), in de rechterbovenhoek van het kader: de eerste van vier klinknagels.

Dupliceer de klinknagel met Shift D naar de linkerbovenhoek. Selecteer dan beide en dupliceer ze nog eens, deze keer 1.86 m naar beneden: de twee bovenste kopieën leveren in één klap ook de twee onderste op. Vier klinknagels, drie keer Shift D.

Dunne kubusjes: één liggende strip net boven het rooster, en twee lange, smalle strips die het hoofdpaneel links en rechts omlijsten -- alle drie net voor het vlak van de plaat, zodat ze er los bovenop lijken te zweven zoals een echte ingebouwde LED-strip.

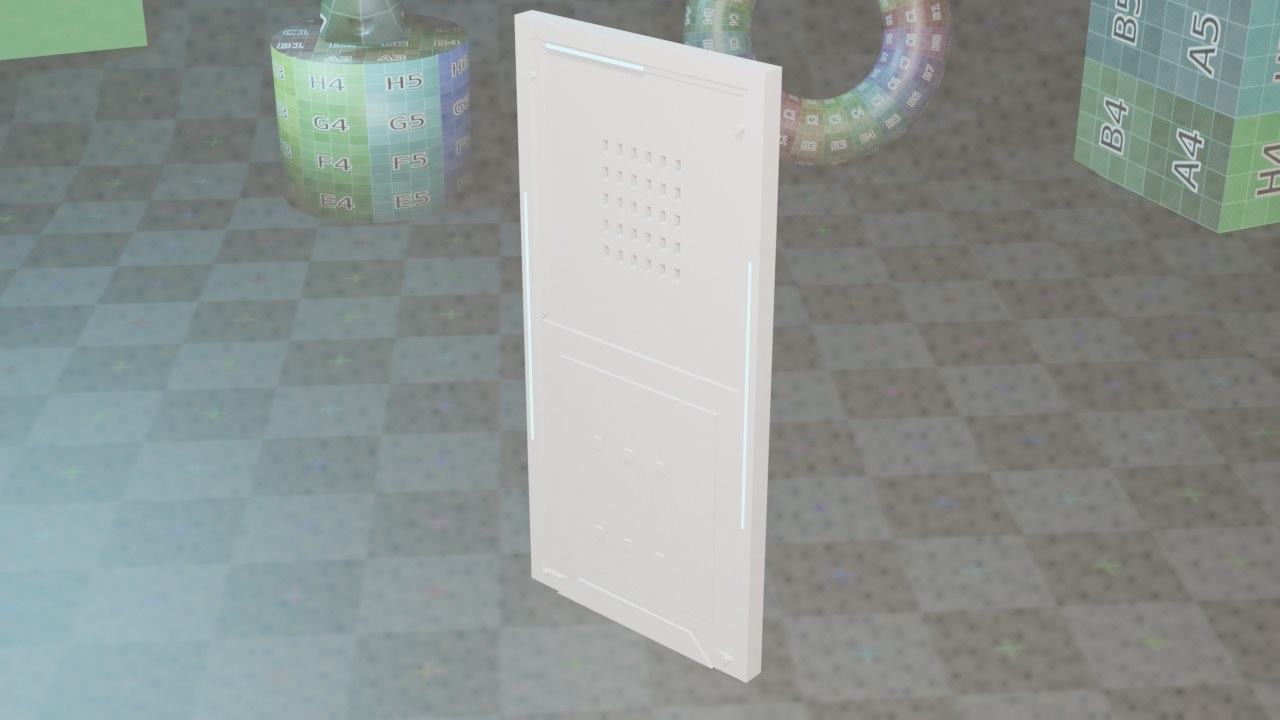

Eén materiaal, Lichtstrip-cyaan, met Emission Color cyaan en Emission Strength 6: fel genoeg om in de render echt licht te lijken uit te stralen, niet gewoon een felle kleur.

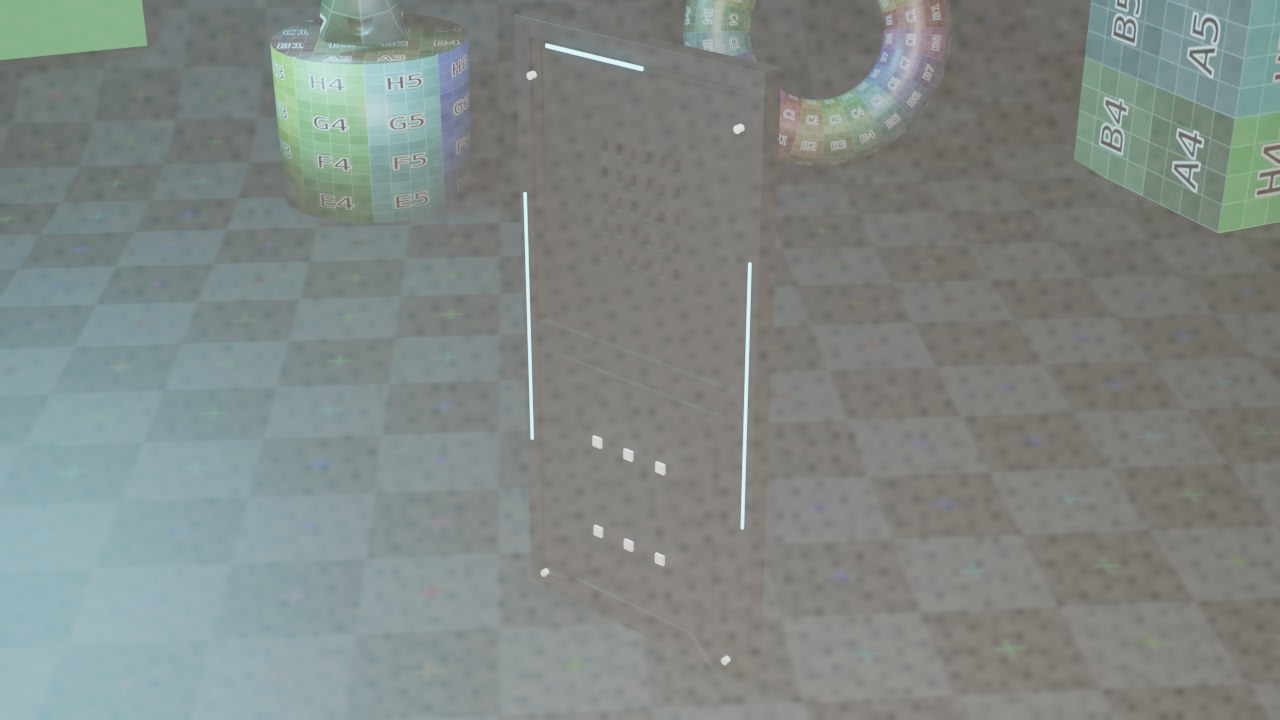

Nieuw materiaal, Paneelmetaal: een donkere, koele grijze Base Color, Metallic op 0.9 en Roughness 0.4 als vertrekpunt.

Voeg een Noise Texture en een Color Ramp toe in de Shader Editor, en koppel de Ramp op Roughness in plaats van het vaste getal van daarnet. Scale 40 geeft fijne, verspreide korrel in plaats van grote vlekken, en de twee kleurstops van de Ramp -- grijswaarde 0.28 en 0.52 in plaats van zwart-wit -- houden de Roughness binnen een subtiele bandbreedte rond de 0.4 van daarnet, zodat het meer op jarenlang gebruikt metaal lijkt dan op een koeienvel.

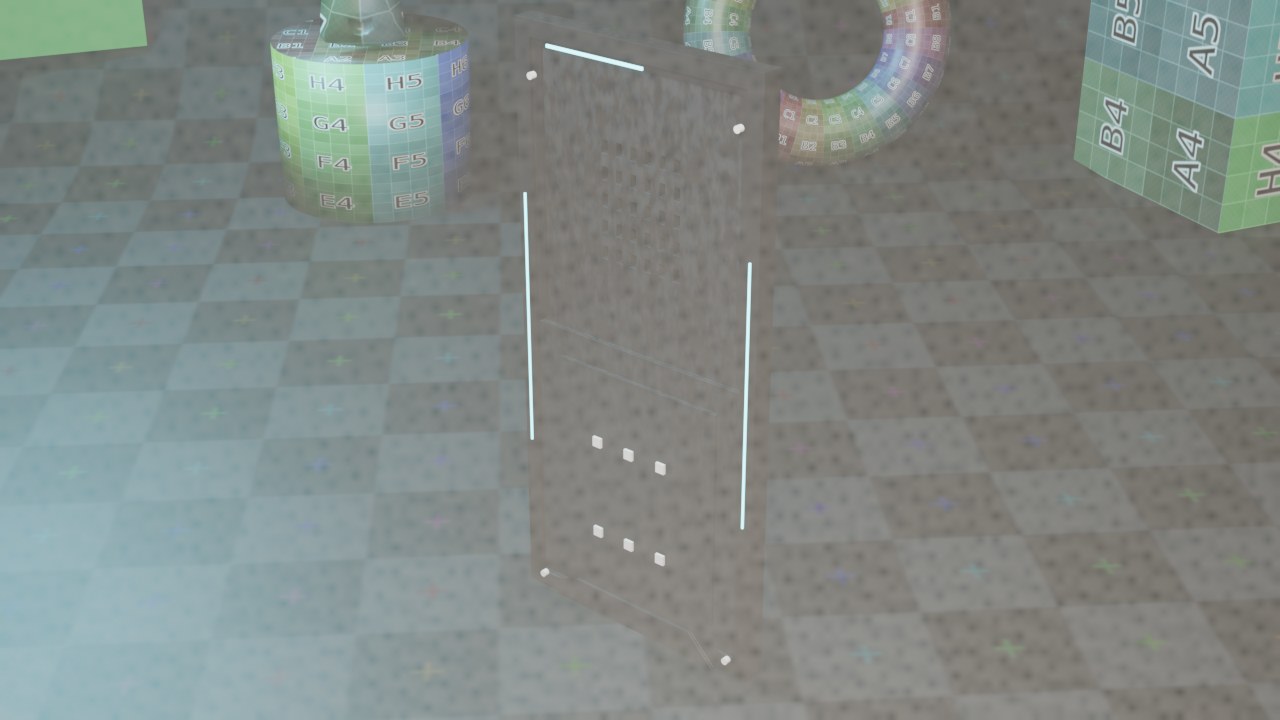

Selecteer het kader rond het paneel en rond het rooster (de vlakken die je bij de Inset-stappen al apart hield) en geef ze een tweede, donkerder materiaal, Kadermetaal. Zo'n subtiel kleurverschil tussen kader en paneel is precies wat een fabrieksmatig gemonteerd onderdeel geloofwaardig maakt.

Het bedieningspaneel krijgt een eigen materiaal, Bedieningsplastic: zwart en mat, Metallic op 0, zodat het duidelijk geen metaal is. De achterplaat wordt bijna zwart, en de klinknagels hergebruiken het kadermetaal.

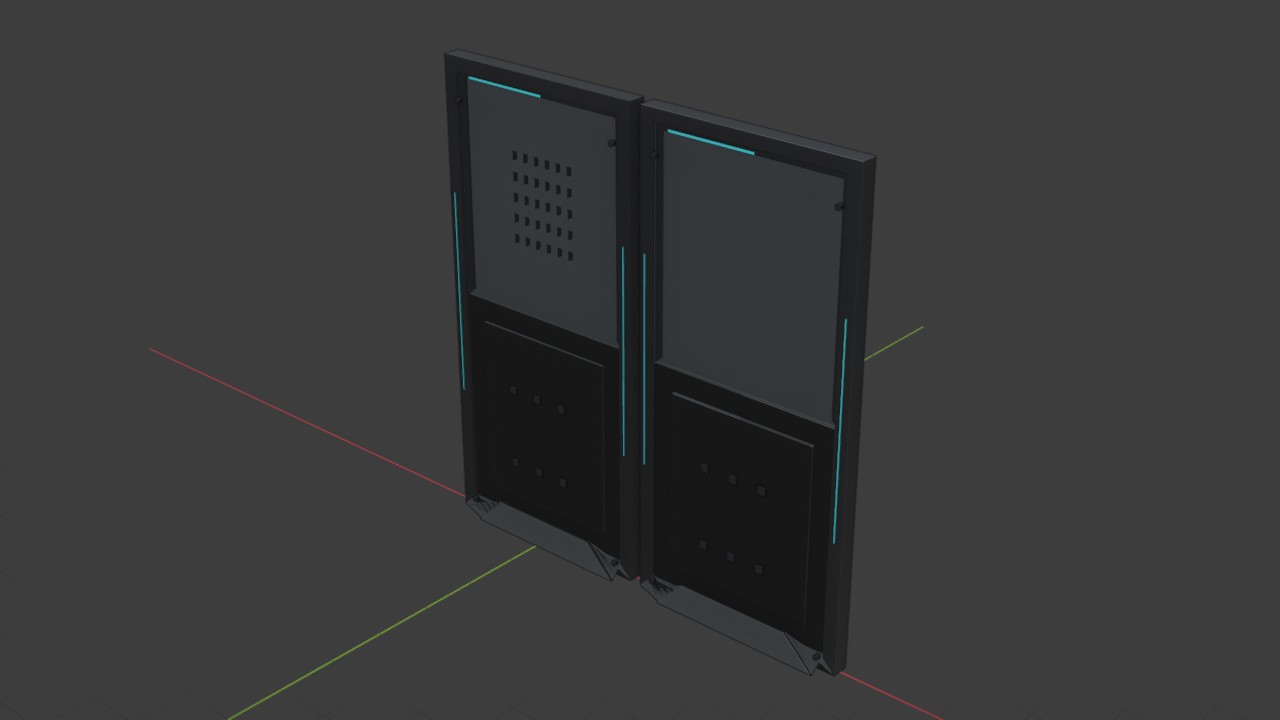

Selecteer het hele paneel met al zijn onderdelen en druk Shift D, X, 1.05, Enter: een tweede paneel verschijnt naast het eerste, met een smalle voeg ertussen zoals bij een echte schuifdeur.

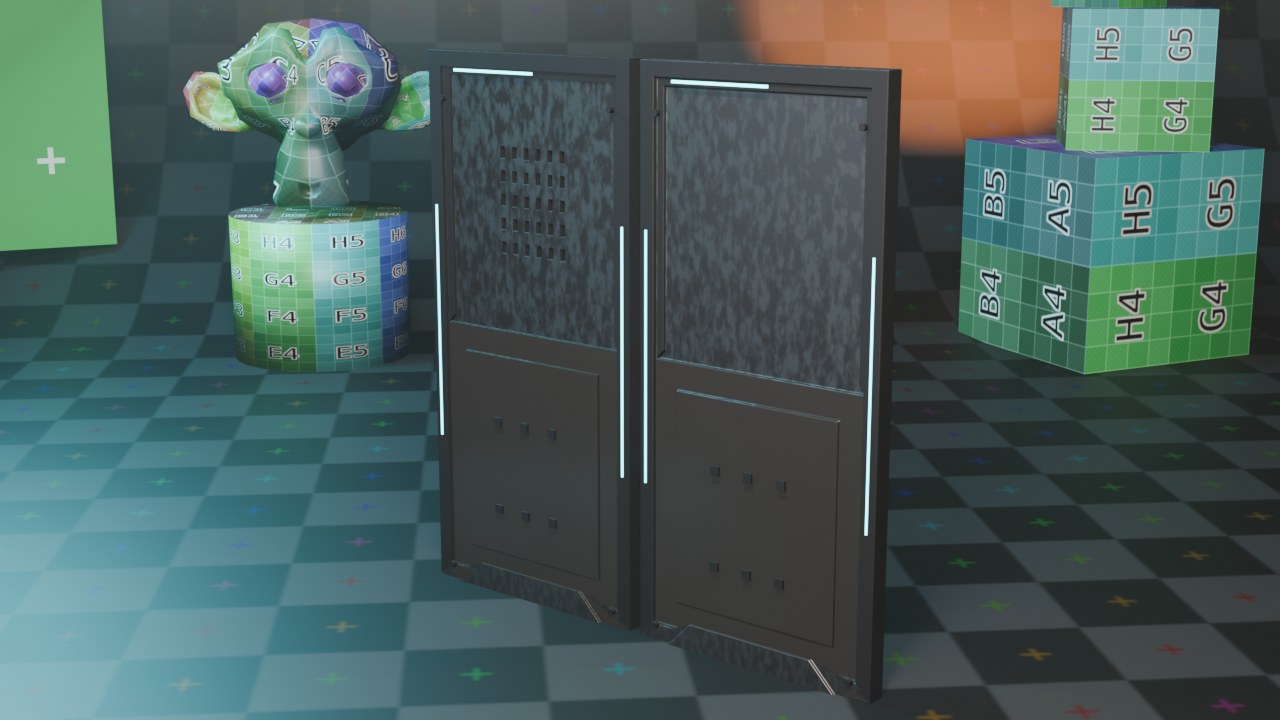

Druk F12. Twee identieke panelen, geborsteld metaal met zichtbare slijtage, een rooster dat echt diepte heeft en twee cyaan lichtstrips die de compositie een vleugje sci-fi geven.
