Hoofdstuk 37Geometry Node Editor

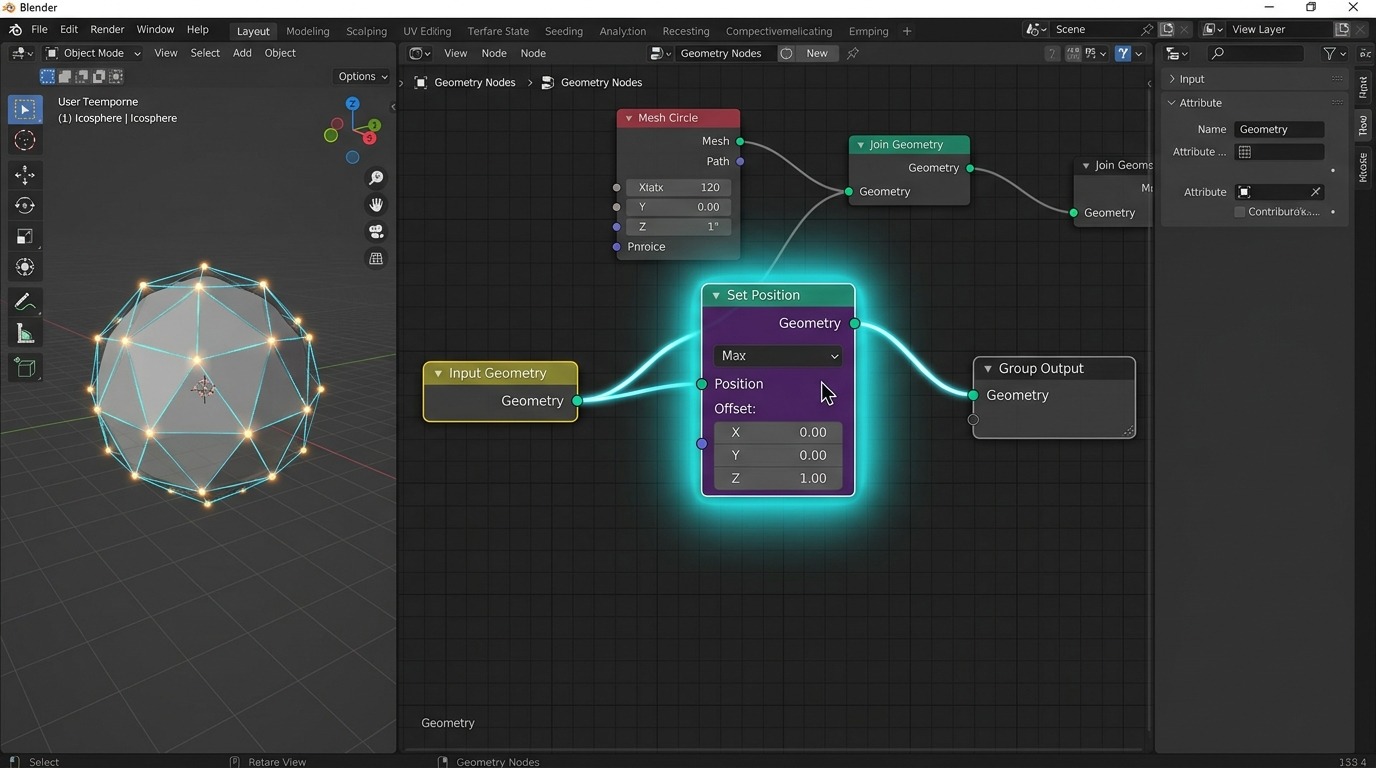

Een Geometry Nodes-graaf is technisch een modifier: hij staat in de Modifier Properties-stack van een object en verandert de mesh/curve/instances die uit het object-datablock komen, zonder de onderliggende data zelf te wijzigen. Je bouwt de graaf in deze editor, maar het effect zie je in de 3D-viewport op het object waar de modifier aan hangt.

Wat hij niet doet: zonder een Geometry Nodes-modifier op een object toegevoegd te hebben, toont deze editor niets bruikbaars — in tegenstelling tot de Shader Editor (die materiaal- en world-datablocks direct beheert) is een node-graaf hier altijd gekoppeld aan een modifier-slot op een specifiek object.

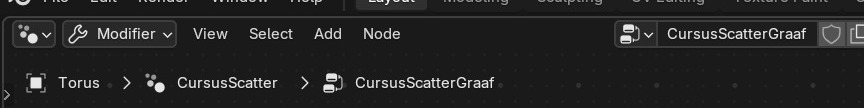

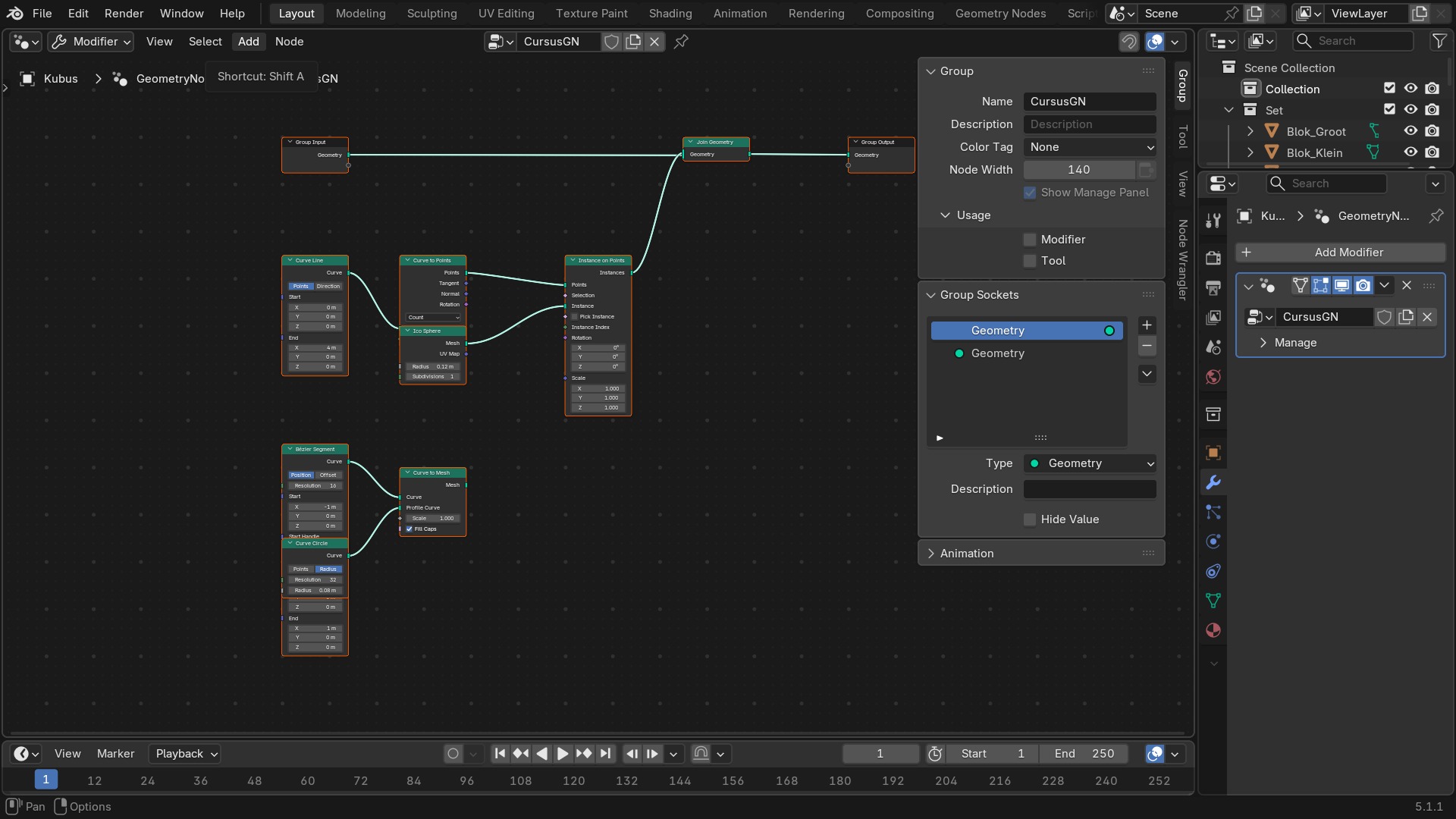

Geometry Nodes begint niet in deze editor zelf, maar in Modifier Properties: Add Modifier → Geometry Nodes → New. Dat maakt zowel de modifier op het object áls een nieuw node-groep-datablock aan, met automatisch een Group Input- en Group Output-node erin, al verbonden via een Geometry-socket. Open je daarna de Geometry Node Editor, dan toont hij die graaf zodra het object geselecteerd is.

Eén graaf (node-groep) kan op meerdere objecten hergebruikt worden — wijzig je de graaf, dan verandert dat overal waar hij als modifier gekoppeld zit, tenzij je een kopie maakt via de datablock-selector in de modifier zelf.

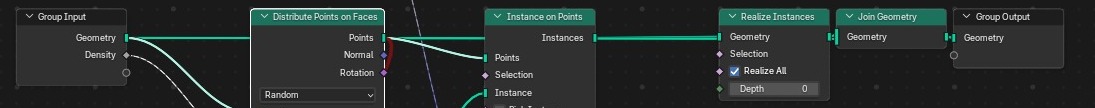

Group Input en Group Output zijn geen gewone nodes maar de randen van de node-groep: alles wat aan de Group Input hangt, wordt zichtbaar als instelling in de Modifier-stack van elk object dat deze groep gebruikt (bv. een 'Count'-schuifje), en alles wat je op Group Output aansluit, is wat het object uiteindelijk als geometrie teruggeeft.

Voeg je een nieuwe socket toe aan Group Input/Output via de plus-knop op de node zelf of via het Group-interface-paneel, dan verschijnt die meteen (met een label en eventueel min/max) in de Modifier Properties van elk object — dit is de manier waarop je een generieke, herbruikbare tool bouwt in plaats van een graaf die maar voor één specifiek object werkt.

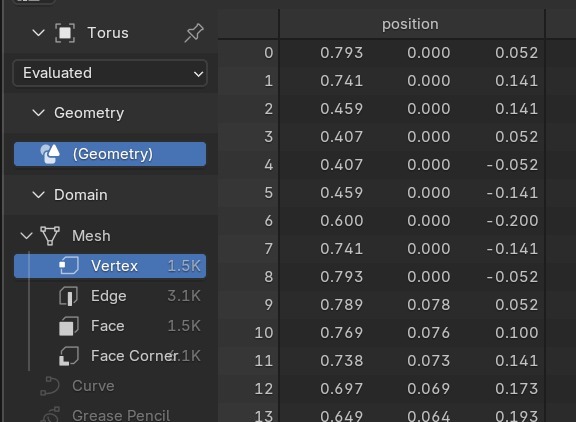

De Spreadsheet-editor (hoofdstuk 50) toont de ruwe attribuutdata van elk punt in de geometrie op een gekozen punt in de graaf — de belangrijkste debug-tool bij Geometry Nodes. Selecteer een node en klik het 'oog'-icoontje erop (of gebruik de Viewer-node) om de uitvoer van precies dát punt naar de Spreadsheet te sturen, en controleer of de attributen zijn wat je verwacht — sneller dan gissen naar waarom de geometrie er visueel anders uitziet dan bedoeld.

Net als in de Shader Editor maak je met Ctrl+G een subgraaf tot een herbruikbare groep; bij Geometry Nodes is dat extra waardevol omdat elke groep zelf weer als modifier op een ander object ingezet kan worden. Een goed opgebouwde bibliotheek van kleine, generieke groepen (bv. 'Scatter on Surface', 'Random Rotation') is de reden waarom ervaren gebruikers zelden nog met de hand dupliceren voor herhalende patronen.

Ik zie niets veranderen in de viewport: check of Group Output wel echt verbonden is met de laatste node in de keten — een losse subgraaf wordt genegeerd, net als in de Shader Editor. Check ook of de modifier zelf niet uitgeschakeld staat (het oog/camera-icoontje in de Modifier-stack).

Mijn schuifje in de Modifier-stack doet niets: de Group Input-socket is misschien wel aangemaakt maar nergens in de graaf daadwerkelijk gebruikt — een input die je niet aansluit op iets, heeft ook geen effect.

De graaf is traag bij elke wijziging: hoge punt-aantallen (bv. duizenden instances) herberekenen bij elke edit — werk tijdelijk met een lager aantal via een tijdelijke 'Count'-waarde en zet die pas op het einde hoog.
