KDeel K · Renderen, compositing en video

Hoofdstuk 104Alle compositor nodes

De nodes van de Compositor in Blender 5.1, gegroepeerd en stuk voor stuk

De Compositor (hoofdstuk 35 behandelt de editor zelf; hier de nodes) werkt met dezelfde node-taal als de Shader Editor en Geometry Nodes: knopen die afbeeldingen, maskers en waarden doorgeven via sockets. Dit hoofdstuk is het zwaartepunt van deel K: elke compositor-node die in Blender 5.1 echt bestaat — rechtstreeks uit de live inventaris gehaald, niet uit het hoofd — plus een aparte uitleg bij de nodes die je het vaakst gebruikt.

4× uitleg4× naslag1× zelf doen1 oefenbestand4 beelden

RECCONCEPT00:00:00:00schoolium

beeld-k-compositor-stroomEen schematische node-boom: Render Layers links, een keten van bewerkingen in het midden, een Viewer-node rechts — geen echte interface, een conceptuele doorsnede.

Uitleg · 104.1

Waarom compositen na het renderen, en niet ervoor

1/9

De compositor werkt ná het renderen (of op live viewport-data): hij neemt de gerenderde Combined-afbeelding en de extra Passes (hoofdstuk 103) en bewerkt ze verder zonder opnieuw te hoeven renderen. Dat is sneller dan een materiaal aanpassen en herrenderen, en het scheidt twee zorgen die niet in dezelfde stap thuishoren: hoe licht zich in de scène gedraagt (renderer) tegenover hoe het eindbeeld eruitziet (compositing — kleurcorrectie, gloed, vervaging, samenstellen van lagen).

Use Nodes in het Compositing-werkgebied schakelt de node-boom aan; zonder aangevinkte nodes gaat de gerenderde afbeelding ongewijzigd naar de output. View Layer Properties → Post Processing → Compositing (hoofdstuk 103) bepaalt of de compositor tijdens het renderen ook echt wordt toegepast.

Veranderd sinds 4.x: oudere tutorials laten een aparte Composite-outputnode zien als eindpunt van de boom. Die node bestaat niet meer in Blender 5.1 — zoek er niet naar. Wat het eindresultaat van een compositor-boom bepaalt, is nu de Viewer-node: wat daarop aangesloten staat, is wat je in de Image Editor/Backdrop ziet én wat er wordt weggeschreven volgens de gewone Output-instellingen (hoofdstuk 103) wanneer View Layer Properties → Post Processing → Compositing aanstaat. Wil je daarnaast, ónafhankelijk van dat hoofdpad, één of meer tussenresultaten rechtstreeks naar eigen bestanden wegschrijven — bijvoorbeeld elke pass apart — dan gebruik je de File Output-node, die vroeger al naast Composite bestond en nu de node is voor alles wat expliciet naar schijf moet.

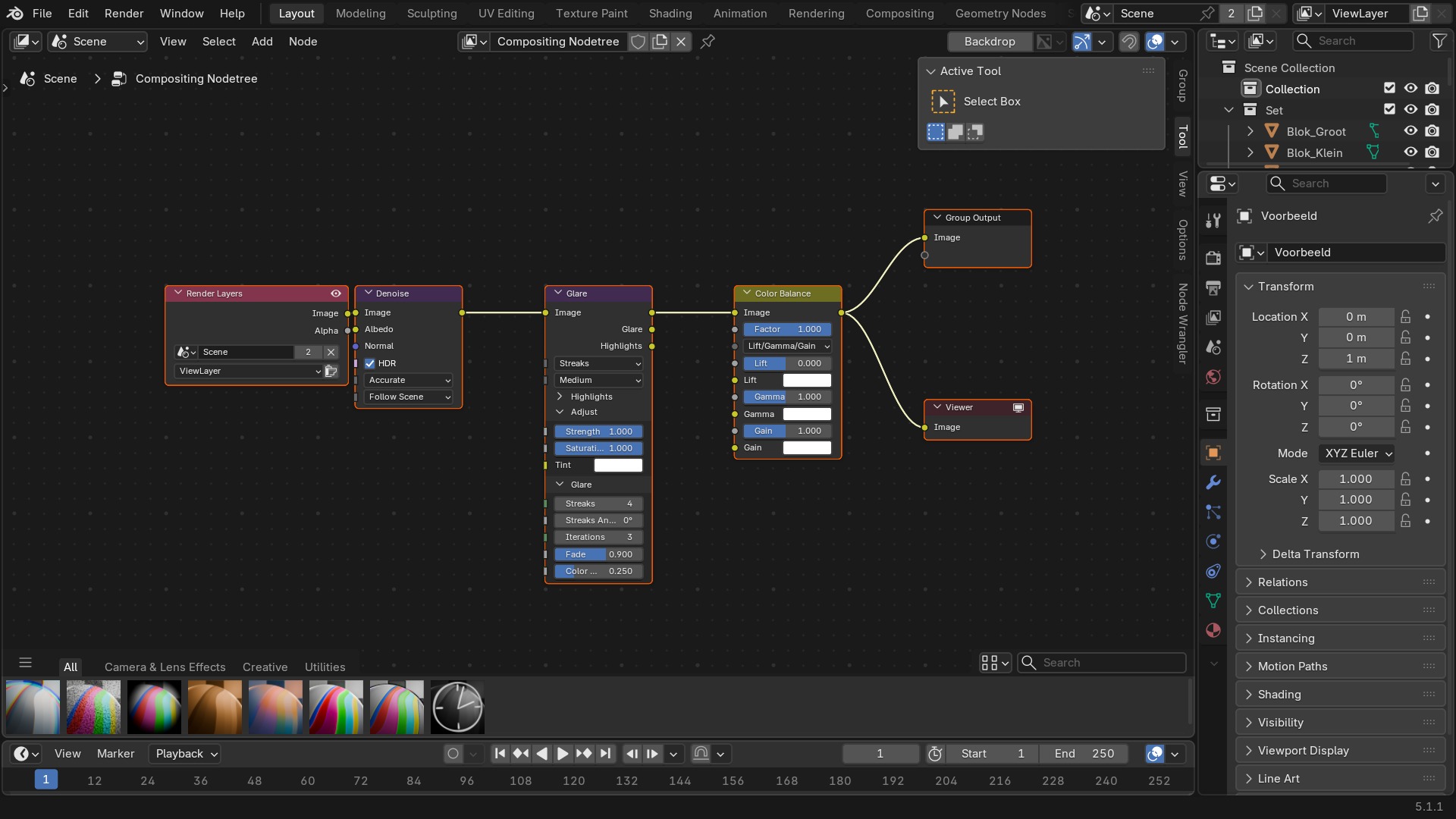

shot-editor-compositor-overzichtCompositor met een node-boom: Render Layers, Denoise, Glare, Color Balance en Viewer, verbonden in een keten.

Naslag · 104.2

Alle compositor-nodes op een rij

2/9

Elke node-klasse met zijn echte in- en uitgangen, rechtstreeks uit Blender 5.1 uitgelezen — de volledige naslaglijst van de compositor-boom, precies zoals ze in déze versie bestaat.

Alle compositor-nodes
Node	Ingangen	Uitgangen
Alpha Convert	Image (RGBA), Type (MENU)	Image (RGBA)
Alpha Over	Background (RGBA), Foreground (RGBA), Factor (VALUE), Type (MENU), Straight Alpha (BOOLEAN)	Image (RGBA)
Anti-Aliasing	Image (RGBA), Threshold (VALUE), Contrast Limit (VALUE), Corner Rounding (VALUE)	Image (RGBA)
Bilateral Blur	Image (RGBA), Determinator (RGBA), Size (INT), Threshold (VALUE)	Image (RGBA)
Blur	Image (RGBA), Size (VECTOR), Type (MENU), Extend Bounds (BOOLEAN), Separable (BOOLEAN)	Image (RGBA)
Bokeh Blur	Image (RGBA), Bokeh (RGBA), Size (VALUE), Mask (VALUE), Extend Bounds (BOOLEAN)	Image (RGBA)
Bokeh Image	Flaps (INT), Angle (VALUE), Roundness (VALUE), Catadioptric Size (VALUE), Color Shift (VALUE)	Image (RGBA)
Box Mask	Operation (MENU), Mask (VALUE), Value (VALUE), Position (VECTOR), Size (VECTOR), Rotation (VALUE)	Mask (VALUE)
Brightness/Contrast	Image (RGBA), Brightness (VALUE), Contrast (VALUE)	Image (RGBA)
Channel Key	Image (RGBA), Minimum (VALUE), Maximum (VALUE), Color Space (MENU), RGB Key Channel (MENU), HSV Key Channel (MENU), YUV Key Channel (MENU), YCbCr Key Channel (MENU), Limit Method (MENU), RGB Limit Channel (MENU), HSV Limit Channel (MENU), YUV Limit Channel (MENU), YCbCr Limit Channel (MENU)	Image (RGBA), Matte (VALUE)
Chroma Key	Image (RGBA), Key Color (RGBA), Minimum (VALUE), Maximum (VALUE), Falloff (VALUE)	Image (RGBA), Matte (VALUE)
Color	–	Color (RGBA)
Color Balance	Image (RGBA), Factor (VALUE), Type (MENU), Lift (VALUE), Lift (RGBA), Gamma (VALUE), Gamma (RGBA), Gain (VALUE), Gain (RGBA), Offset (VALUE), Offset (RGBA), Power (VALUE), Power (RGBA), Slope (VALUE), Slope (RGBA), Temperature (VALUE), Tint (VALUE), Temperature (VALUE), Tint (VALUE)	Image (RGBA)
Color Correction	Image (RGBA), Mask (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Midtones Start (VALUE), Midtones End (VALUE), Red (BOOLEAN), Green (BOOLEAN), Blue (BOOLEAN)	Image (RGBA)
Color Key	Image (RGBA), Key Color (RGBA), Hue (VALUE), Saturation (VALUE), Value (VALUE)	Image (RGBA), Matte (VALUE)
Color Spill	Image (RGBA), Factor (VALUE), Spill Channel (MENU), Limit Method (MENU), Limit Channel (MENU), Limit Strength (VALUE), Use Spill Strength (BOOLEAN), Strength (RGBA)	Image (RGBA)
Combine Color	Red (VALUE), Green (VALUE), Blue (VALUE), Alpha (VALUE)	Image (RGBA)
Convert Colorspace	Image (RGBA)	Image (RGBA)
Convert to Display	Image (RGBA), Invert (BOOLEAN)	Image (RGBA)
Convolve	Image (RGBA), Kernel Data Type (MENU), Kernel (VALUE), Kernel (RGBA), Normalize Kernel (BOOLEAN)	Image (RGBA)
Corner Pin	Image (RGBA), Upper Left (VECTOR), Upper Right (VECTOR), Lower Left (VECTOR), Lower Right (VECTOR), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA), Plane (VALUE)
Crop	Image (RGBA), X (INT), Y (INT), Width (INT), Height (INT), Alpha Crop (BOOLEAN)	Image (RGBA)
Cryptomatte	Image (RGBA)	Image (RGBA), Matte (VALUE), Pick (RGBA)
Cryptomatte (Legacy)	Image (RGBA), Crypto 00 (RGBA), Crypto 01 (RGBA), Crypto 02 (RGBA)	Image (RGBA), Matte (VALUE), Pick (RGBA)
Defocus	Image (RGBA), Z (VALUE)	Image (RGBA)
Denoise	Image (RGBA), Albedo (RGBA), Normal (VECTOR), HDR (BOOLEAN), Prefilter (MENU), Quality (MENU)	Image (RGBA)
Depth Combine	A (RGBA), Depth A (VALUE), B (RGBA), Depth B (VALUE), Use Alpha (BOOLEAN), Anti-Alias (BOOLEAN)	Result (RGBA), Depth (VALUE)
Despeckle	Image (RGBA), Factor (VALUE), Color Threshold (VALUE), Neighbor Threshold (VALUE)	Image (RGBA)
Difference Key	Image 1 (RGBA), Image 2 (RGBA), Tolerance (VALUE), Falloff (VALUE)	Image (RGBA), Matte (VALUE)
Dilate/Erode	Mask (VALUE), Size (INT), Type (MENU), Falloff Size (VALUE), Falloff (MENU)	Mask (VALUE)
Directional Blur	Image (RGBA), Samples (INT), Center (VECTOR), Rotation (VALUE), Scale (VALUE), Amount (VALUE), Direction (VALUE)	Image (RGBA)
Displace	Image (RGBA), Displacement (VECTOR), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA)
Distance Key	Image (RGBA), Key Color (RGBA), Color Space (MENU), Tolerance (VALUE), Falloff (VALUE)	Image (RGBA), Matte (VALUE)
Double Edge Mask	Outer Mask (VALUE), Inner Mask (VALUE), Image Edges (BOOLEAN), Only Inside Outer (BOOLEAN)	Mask (VALUE)
Ellipse Mask	Operation (MENU), Mask (VALUE), Value (VALUE), Position (VECTOR), Size (VECTOR), Rotation (VALUE)	Mask (VALUE)
Exposure	Image (RGBA), Exposure (VALUE)	Image (RGBA)
File Output	(CUSTOM)	–
Filter	Image (RGBA), Factor (VALUE), Type (MENU)	Image (RGBA)
Flip	Image (RGBA), Flip X (BOOLEAN), Flip Y (BOOLEAN)	Image (RGBA)
Glare	Image (RGBA), Type (MENU), Quality (MENU), Threshold (VALUE), Smoothness (VALUE), Clamp (BOOLEAN), Maximum (VALUE), Strength (VALUE), Saturation (VALUE), Tint (RGBA), Size (VALUE), Streaks (INT), Streaks Angle (VALUE), Iterations (INT), Fade (VALUE), Color Modulation (VALUE), Diagonal (BOOLEAN), Sun Position (VECTOR), Jitter (VALUE), Kernel Data Type (MENU), Kernel (VALUE), Kernel (RGBA)	Image (RGBA), Glare (RGBA), Highlights (RGBA)
Group	–	–
Hue Correct	Image (RGBA), Factor (VALUE)	Image (RGBA)
Hue/Saturation/Value	Image (RGBA), Hue (VALUE), Saturation (VALUE), Value (VALUE), Factor (VALUE)	Image (RGBA)
ID Mask	ID value (VALUE), Index (INT), Anti-Alias (BOOLEAN)	Alpha (VALUE)
Image	–	Image (RGBA), Alpha (VALUE)
Image Coordinates	Image (RGBA)	Uniform (VECTOR), Normalized (VECTOR), Pixel (VECTOR)
Image Info	Image (RGBA)	Dimensions (VECTOR), Resolution (VECTOR), Location (VECTOR), Rotation (VALUE), Scale (VECTOR)
Inpaint	Image (RGBA), Size (INT)	Image (RGBA)
Invert Color	Color (RGBA), Factor (VALUE), Invert Color (BOOLEAN), Invert Alpha (BOOLEAN)	Color (RGBA)
Keying	Image (RGBA), Key Color (RGBA), Blur Size (INT), Balance (VALUE), Black Level (VALUE), White Level (VALUE), Size (INT), Tolerance (VALUE), Garbage Matte (VALUE), Core Matte (VALUE), Blur Size (INT), Dilate Size (INT), Feather Size (INT), Feather Falloff (MENU), Strength (VALUE), Balance (VALUE)	Image (RGBA), Matte (VALUE), Edges (VALUE)
Keying Screen	Smoothness (VALUE)	Screen (RGBA)
Kuwahara	Image (RGBA), Size (VALUE), Type (MENU), Uniformity (INT), Sharpness (VALUE), Eccentricity (VALUE), High Precision (BOOLEAN)	Image (RGBA)
Lens Distortion	Image (RGBA), Type (MENU), Distortion (VALUE), Dispersion (VALUE), Jitter (BOOLEAN), Fit (BOOLEAN)	Image (RGBA)
Levels	Image (RGBA), Channel (MENU)	Mean (VALUE), Standard Deviation (VALUE)
Luminance Key	Image (RGBA), Minimum (VALUE), Maximum (VALUE)	Image (RGBA), Matte (VALUE)
Map UV	Image (RGBA), UV (VECTOR), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA)
Mask	Size Source (MENU), Size X (INT), Size Y (INT), Feather (BOOLEAN), Motion Blur (BOOLEAN), Samples (INT), Shutter (VALUE)	Mask (VALUE)
Mask To SDF	Mask (BOOLEAN)	SDF (VALUE), Nearest Pixel (VECTOR)
Movie Clip	–	Image (RGBA), Alpha (VALUE), Offset X (VALUE), Offset Y (VALUE), Scale (VALUE), Angle (VALUE)
Movie Distortion	Image (RGBA), Type (MENU)	Image (RGBA)
Normal	–	Normal (VECTOR)
Normalize	Value (VALUE)	Value (VALUE)
Pixelate	Color (RGBA), Size (INT)	Color (RGBA)
Plane Track Deform	Image (RGBA), Motion Blur (BOOLEAN), Samples (INT), Shutter (VALUE)	Image (RGBA), Plane (VALUE)
Posterize	Image (RGBA), Steps (VALUE)	Image (RGBA)
RGB Curves	Image (RGBA), Factor (VALUE), Black Level (RGBA), White Level (RGBA)	Image (RGBA)
RGB to BW	Image (RGBA)	Val (VALUE)
Relative To Pixel	Value (VECTOR), Value (VALUE), Image (RGBA)	Value (VALUE), Value (VECTOR)
Render Layers	–	Image (RGBA), Alpha (VALUE), Noisy Image (RGBA)
Rotate	Image (RGBA), Angle (VALUE), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA)
Scale	Image (RGBA), Type (MENU), X (VALUE), Y (VALUE), Frame Type (MENU), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA)
Scene Time	–	Seconds (VALUE), Frame (VALUE)
Separate Color	Image (RGBA)	Red (VALUE), Green (VALUE), Blue (VALUE), Alpha (VALUE)
Sequencer Strip Info	–	Start Frame (INT), End Frame (INT), Location (VECTOR), Rotation (VALUE), Scale (VECTOR)
Set Alpha	Image (RGBA), Alpha (VALUE), Type (MENU)	Image (RGBA)
Split	Position (VECTOR), Rotation (VALUE), Image (RGBA), Image (RGBA)	Image (RGBA)
Stabilize 2D	Image (RGBA), Invert (BOOLEAN), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA)
Switch	Switch (BOOLEAN), Off (RGBA), On (RGBA)	Image (RGBA)
Switch View	left (RGBA), right (RGBA)	Image (RGBA)
Time Curve	Start Frame (INT), End Frame (INT)	Factor (VALUE)
Tonemap	Image (RGBA), Type (MENU), Key (VALUE), Balance (VALUE), Gamma (VALUE), Intensity (VALUE), Contrast (VALUE), Light Adaptation (VALUE), Chromatic Adaptation (VALUE)	Image (RGBA)
Track Position	Mode (MENU), Frame (INT)	X (VALUE), Y (VALUE), Speed (VECTOR)
Transform	Image (RGBA), X (VALUE), Y (VALUE), Angle (VALUE), Scale (VALUE), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA)
Translate	Image (RGBA), X (VALUE), Y (VALUE), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)	Image (RGBA)
Vector Blur	Image (RGBA), Speed (VECTOR), Depth (VALUE), Samples (INT), Shutter (VALUE)	Image (RGBA)
Viewer	Image (RGBA)	–

Uitleg · 104.3

Render Layers, Viewer en File Output — de ankerpunten

3/9

Elke compositor-boom begint bij Render Layers (per view layer, hoofdstuk 103) en eindigt bij Viewer — dat is sinds Blender 5.x tegelijk het kijkgat én het functionele eindpunt van de hoofdlijn. Daartussen hang je gerust meerdere losse Viewer-nodes op tussenpunten in de boom om ze te controleren zonder de hoofdlijn te verstoren — onmisbaar om een lange node-keten stap voor stap te controleren in plaats van blind door te bouwen. File Output gebruik je ernaast wanneer je bepaalde tussenresultaten, los van het hoofdpad, expliciet als eigen bestanden wil wegschrijven.

shot-editor-compositor-overzichtRender Layers links, Viewer als eindpunt rechts — de twee ankerpunten waar zo goed als elke compositor-boom tussen hangt.

Naslag · 104.4

Filter- en herstelnodes: Blur, Denoise, Glare, Lens Distortion

4/9

De nodes die je het vaakst als eerste bewerkingslaag gebruikt, met hun echte sockets.

Blur CompositorNodeBlur
Blur an image, using several blur modes
Ingangen	Image (RGBA), Size (VECTOR), Type (MENU), Extend Bounds (BOOLEAN), Separable (BOOLEAN)
Uitgangen	Image (RGBA)

Denoise CompositorNodeDenoise
Denoise renders from Cycles and other ray tracing renderers
Ingangen	Image (RGBA), Albedo (RGBA), Normal (VECTOR), HDR (BOOLEAN), Prefilter (MENU), Quality (MENU)
Uitgangen	Image (RGBA)

Glare CompositorNodeGlare
Add lens flares, fog and glows around bright parts of the image
Ingangen	Image (RGBA), Type (MENU), Quality (MENU), Threshold (VALUE), Smoothness (VALUE), Clamp (BOOLEAN), Maximum (VALUE), Strength (VALUE), Saturation (VALUE), Tint (RGBA), Size (VALUE), Streaks (INT), Streaks Angle (VALUE), Iterations (INT), Fade (VALUE), Color Modulation (VALUE), Diagonal (BOOLEAN), Sun Position (VECTOR), Jitter (VALUE), Kernel Data Type (MENU), Kernel (VALUE), Kernel (RGBA)
Uitgangen	Image (RGBA), Glare (RGBA), Highlights (RGBA)

Lens Distortion CompositorNodeLensdist
Simulate distortion and dispersion from camera lenses
Ingangen	Image (RGBA), Type (MENU), Distortion (VALUE), Dispersion (VALUE), Jitter (BOOLEAN), Fit (BOOLEAN)
Uitgangen	Image (RGBA)

Uitleg · 104.5

Glare in de praktijk: van subtiel tot overdreven

5/9

Glare heeft meerdere Type-varianten die elk een ander optisch effect van een echte lens nabootsen: Streaks (sterretjes met instelbaar aantal punten), Fog Glow (een zachte gloed rond felle plekken), Simple Star (kruisvormige stralen) en Ghosts (lensreflecties). Threshold bepaalt vanaf welke helderheid een pixel meedoet — te laag ingesteld en de hele render begint te gloeien, te hoog en alleen de allerfelste lichtpunten reageren. Gebruik Glare met mate: het effect is bedoeld als accent op echte lichtbronnen, niet als algemene zachtmaker.

beeld-k-glare-vergelijkingDezelfde nachtscène zonder Glare, met een subtiele Fog Glow, en met overdreven Streaks — het verschil tussen een geloofwaardig en een overdreven resultaat.

Naslag · 104.6

Kleurcorrectie en samenstellen: Color Balance, Color Correction, Alpha Over, Crop

6/9

Color Balance CompositorNodeColorBalance
Adjust color and values
Ingangen	Image (RGBA), Factor (VALUE), Type (MENU), Lift (VALUE), Lift (RGBA), Gamma (VALUE), Gamma (RGBA), Gain (VALUE), Gain (RGBA), Offset (VALUE), Offset (RGBA), Power (VALUE), Power (RGBA), Slope (VALUE), Slope (RGBA), Temperature (VALUE), Tint (VALUE), Temperature (VALUE), Tint (VALUE)
Uitgangen	Image (RGBA)

Color Correction CompositorNodeColorCorrection
Adjust the color of an image, separately in several tonal ranges (highlights, midtones and shadows)
Ingangen	Image (RGBA), Mask (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Saturation (VALUE), Contrast (VALUE), Gamma (VALUE), Gain (VALUE), Offset (VALUE), Midtones Start (VALUE), Midtones End (VALUE), Red (BOOLEAN), Green (BOOLEAN), Blue (BOOLEAN)
Uitgangen	Image (RGBA)

Alpha Over CompositorNodeAlphaOver
Overlay a foreground image onto a background image
Ingangen	Background (RGBA), Foreground (RGBA), Factor (VALUE), Type (MENU), Straight Alpha (BOOLEAN)
Uitgangen	Image (RGBA)

Crop CompositorNodeCrop
Crops image to a smaller region, either making the cropped area transparent or resizing the image
Ingangen	Image (RGBA), X (INT), Y (INT), Width (INT), Height (INT), Alpha Crop (BOOLEAN)
Uitgangen	Image (RGBA)

Uitleg · 104.7

Chroma Key en Color Spill: groenscherm vrijstellen

7/9

Chroma Key (in de nodelijst als Chroma Matte) trekt op basis van een egale achtergrondkleur een alfamasker uit gefilmd beeld — het onderwerp blijft over, de achtergrond wordt doorzichtig. Minimum en Maximum (de hoek rond de gekozen Key Color, in graden) bepalen hoe streng de kleur moet matchen, en Falloff verzacht de overgang aan de rand van het masker. Na het keyen blijft er vaak een dunne gekleurde rand over rond haar en transparante randen (het groen dat op het onderwerp afkaatste); Color Spill haalt precies die kleurvervuiling weg zonder de rest van het beeld te raken.

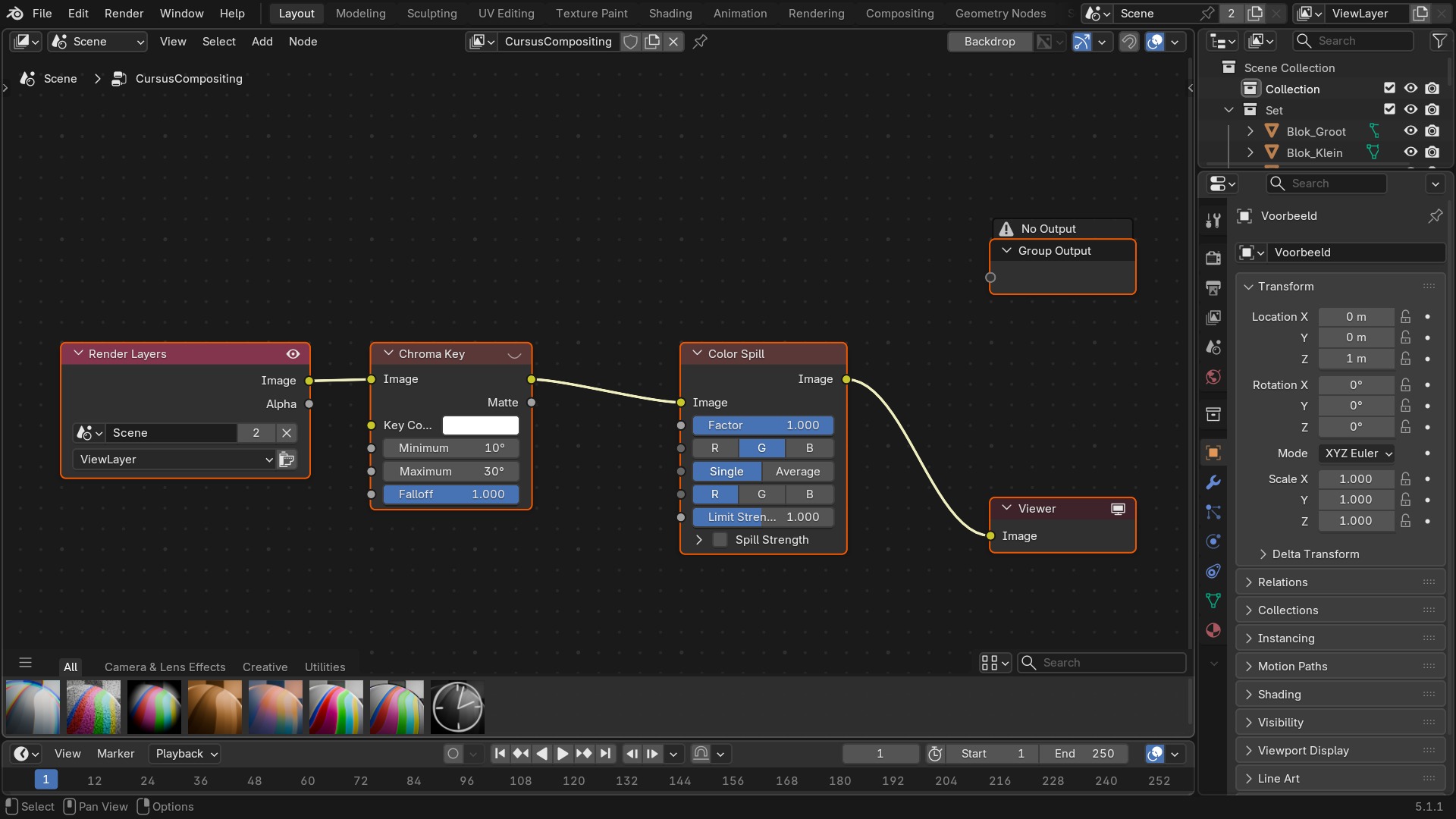

shot-comp-chromakey-spillRender Layers → Chroma Key (Minimum 10°, Maximum 30°) → Color Spill → Viewer, de echte node-boom in de Compositor.

Naslag · 104.8

Motion-tracking-nodes: Track Position, Stabilize 2D

8/9

Deze twee nodes verbinden de compositor rechtstreeks met de Movie Clip Editor en hoofdstuk 106.

Track Position CompositorNodeTrackPos
Provide information about motion tracking points, such as x and y values
Ingangen	Mode (MENU), Frame (INT)
Uitgangen	X (VALUE), Y (VALUE), Speed (VECTOR)

Stabilize 2D CompositorNodeStabilize
Stabilize footage using 2D stabilization motion tracking settings
Ingangen	Image (RGBA), Invert (BOOLEAN), Interpolation (MENU), Extension X (MENU), Extension Y (MENU)
Uitgangen	Image (RGBA)

Zelf doen · 104.9

Zelf proberen: een render-passes-boom bouwen

9/9

Open start_compositor_passes.blend, met een render die AO-, Z- en Mist-passes bevat. Bouw een boom die: de AO-pass vermenigvuldigt over de Combined-afbeelding, een lichte Glare toevoegt op de felste plekken, en tot slot Denoise toepast vóór de Viewer-node.

1Sleep een Render Layers-node in, controleer of AO, Z en Mist als aparte uitgangen verschijnen.
2Voeg een Mix Color-node toe op Multiply, koppel Combined en AO erin, versterkt de contactschaduwen.
3Voeg Glare toe (Fog Glow, lage Threshold) na de Mix-node.
4Voeg Denoise toe met Normal/Albedo aangesloten, en verbind alles met een Viewer-node.
5Hang zo nodig een File Output-node bij als je het resultaat ook los van het hoofd-Output-pad wil wegschrijven.

Gelukt als…Een werkende compositor-boom van vier tot vijf nodes die een render zichtbaar verbetert zonder opnieuw te renderen.

Sleep om rond te draaien

001

start_compositor_passes.blend

PassObject1 materialen8 vertices

Download 1,3 MB
