Hoofdstuk 34Shader Editor

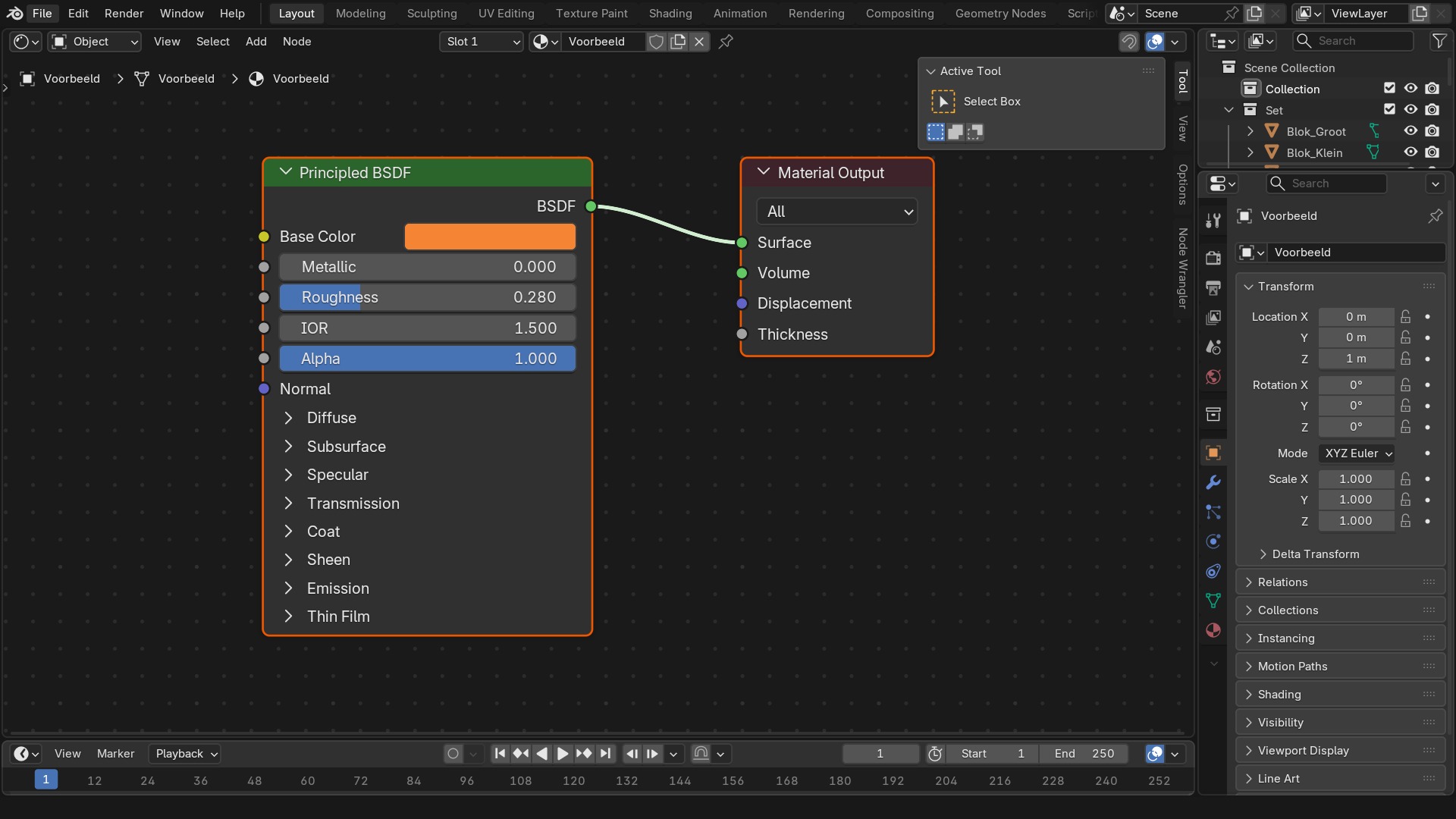

De Shader Editor bouwt de node-graaf op die bepaalt hoe een oppervlak (materiaal) of de achtergrond/omgeving (world) er in een render uitziet: kleur, glans, doorschijnendheid, textuurprojectie, uitstoting van licht. Elke node is een blokje met invoer- en uitvoersockets die je met lijnen (links/wires) aan elkaar koppelt; de laatste node in de keten is altijd een Output-node (Material Output of World Output).

Wat hij niet doet: hij tekent geen geometrie en past niets toe op de vorm van een object — dat is het domein van de Geometry Node Editor (hoofdstuk 37), die er qua uiterlijk sterk op lijkt maar een compleet andere node-familie gebruikt.

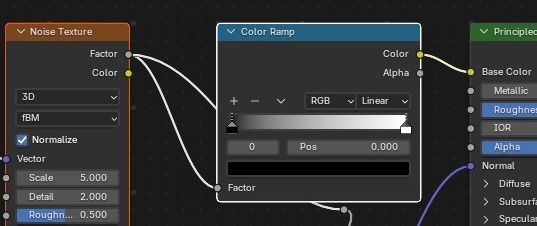

Sleep van een uitgangssocket (rechterkant van een node) naar een ingangssocket (linkerkant) om een link te maken. Sockets hebben een kleur per datatype — geel voor shader, grijs voor float/value, groen voor vector, oranje voor color — en Blender laat geen link toe tussen incompatibele types zonder automatisch een conversie te maken (bv. een color-uitgang naar een float-ingang wordt automatisch naar zwart-wit omgezet).

Een link 'pakt niet' meestal om een van deze redenen: je sleepte net naast de kleine socket-stip in plaats van erop (zoom in als de graaf klein staat), je hebt de verkeerde kant vast (uitgang naar uitgang kan niet), of er ligt al een node overheen die het slepen onderbreekt. Sleep een nieuwe link bovenop een bestaande link om die te vervangen; sleep een link naar leeg gebied en laat los om hem te verwijderen.

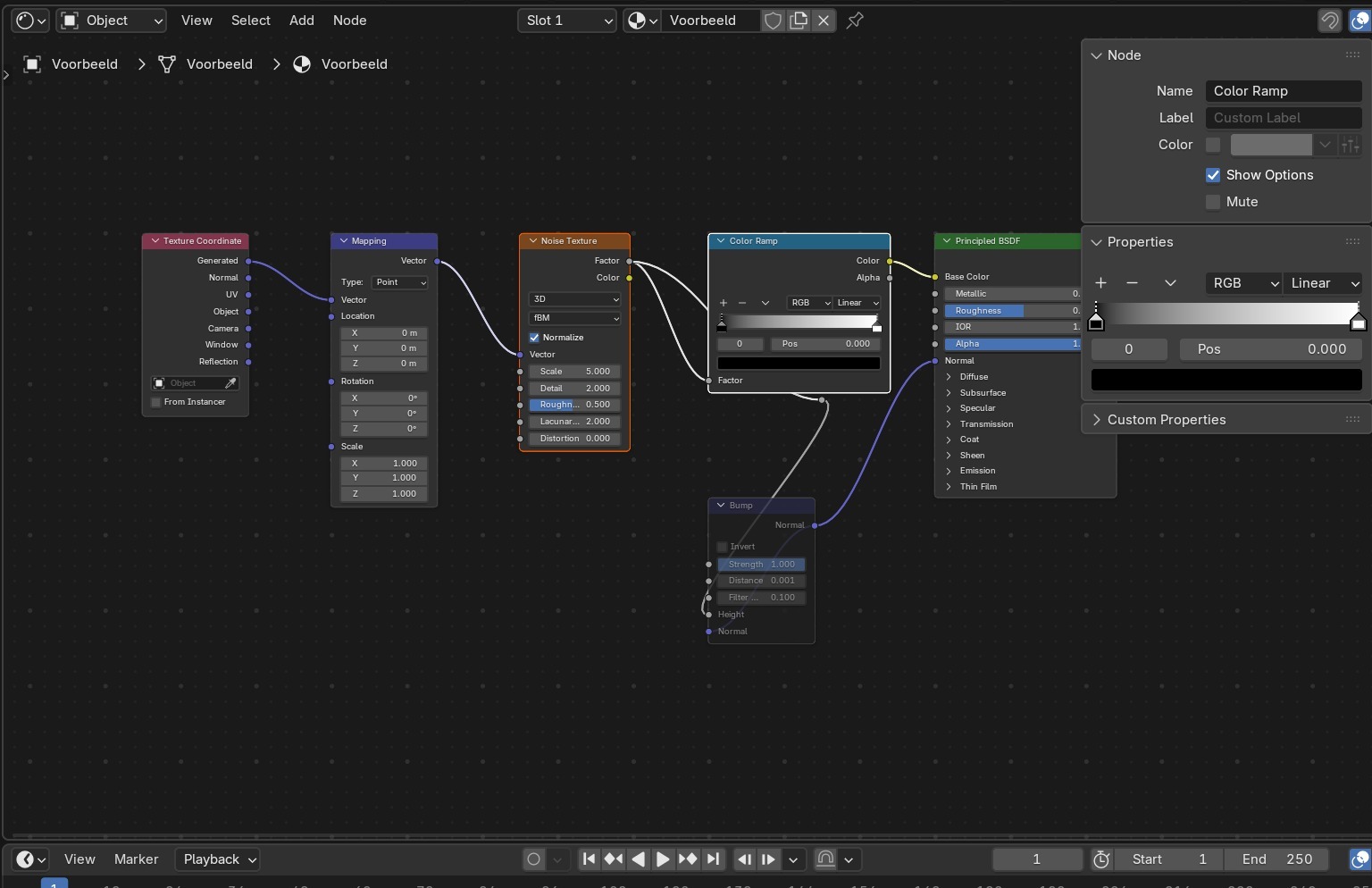

Navigatie werkt net als in de 3D-viewport: middelste muisknop pant, scrollwiel zoomt, Home (of View → Frame All) zoomt uit tot alle nodes in beeld passen. Home is de eerste stap als de graaf 'leeg' lijkt: vaak staan de nodes gewoon ver buiten beeld na het kopiëren van een materiaal uit een ander project.

Een écht lege graaf betekent meestal dat het object geen materiaal heeft, of dat de shader-type-toggle op World staat terwijl je een objectmateriaal verwacht (of omgekeerd) — controleer eerst die toggle bovenaan voor je nodes gaat toevoegen op een leeg canvas dat je eigenlijk niet bedoelde te bewerken.

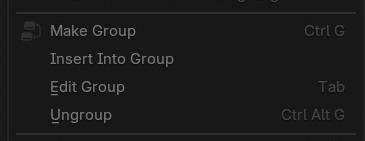

Selecteer een stuk graaf en druk Ctrl+G om er een Node Group van te maken: een herbruikbare subgraaf die je met Add → Group in andere materialen kan invoegen. Wijzig je de groep, dan verandert dat overal waar hij gebruikt wordt — tenzij je 'm eerst via Make Single User loskoppelt. Groepen kunnen eigen invoer- en uitvoersockets krijgen die je bovenaan de groep-interface definieert.

Een Reroute-node (Shift+rechtsklik-slepen, of via Add → Layout) is een puur cosmetische node zonder eigen functie: hij buigt een link om zodat een drukke graaf leesbaar blijft, zonder de shading te beïnvloeden.
