Lesdoelen
- De leerling kan een meting eerlijk opzetten: één grootheid veranderen (intrekafstand), al de rest gelijk houden, en elke meting drie keer herhalen. LPD 3
- De leerling kan meetresultaten ordenen in een tabel, uitzetten in een grafiek en het verband tussen intrekafstand en schietafstand benoemen (recht evenredig of niet — en tot waar). LPD 13
- De leerling kan uitleggen dat een ingedrukte veer of uitgerekt elastiek energie opslaat en die bij het loslaten doorgeeft aan de bal. LPD 2
- De leerling kan de balkeuze (glazen knikker of stalen kogel) beargumenteren op basis van eigenschappen: massa, stuiteren en elektrische geleiding. LPD 2
Lesverloop (5 lesuren)
| Blok | Duur | Fase | Wat gebeurt er |
|---|---|---|---|
| 1 | 15 min | Instap | Demo: de leerkracht schiet een knikker weg met een half ingetrokken en met een volledig ingetrokken plunjer. Vraag: waar zat de energie tussen het intrekken en het loslaten? Kort gesprek: veer = energiedoosje. |
| 1 | 20 min | Instructie | Twee dingen op het bord: (1) de bouw van de launcher — plunjer, veer, geleidebuis, aanslag; (2) de spelregels van eerlijk meten: één variabele tegelijk, alles gemarkeerd, drie herhalingen, gemiddelde. Het meetblad wordt uitgedeeld. |
| 1 | 15 min | Begeleid | Ontwerpkeuze + schets in het logboek: veer in de buis, elastiek over de plunjerkop, of (na overleg) een servo-katapult. Maatje van de bal opmeten met de schuifmaat: past hij vlot door jouw buis? |
| 2 | 50 min | Zelfstandig | Bouwen, deel 1: plunjer op maat maken (geprinte pen of houten stokje met aanslagring), veer of elastiek monteren, geleidebuis op het testplankje vastzetten. De buis moet exact horizontaal en recht liggen. |
| 3 | 50 min | Zelfstandig | Bouwen, deel 2 + proefschoten in de schietgoot. Centimeterschaal op de buis tekenen (0 t.e.m. 8 cm intrek). Controle vóór het meten: schiet de launcher drie keer ongeveer even ver bij dezelfde intrek? Zo niet: eerst klemmen of wrijving oplossen. |
| 4 | 50 min | Onderzoek | Het launcher-onderzoek: intrekafstand van 1 tot 8 cm in stappen van 1 cm, per stap 3 schoten, schietafstand meten in de goot. 24 metingen, alles in de tabel. Wie klaar is, begint aan het gemiddelde per stap. |
| 5 | 35 min | Verwerking | Grafiek tekenen (intrekafstand horizontaal, gemiddelde schietafstand verticaal). Verband benoemen: recht evenredig? Tot waar? Daarna het balduel: zelfde launcher, zelfde intrek — knikker vs. stalen kogel. Wat verandert er en waarom? |
| 5 | 15 min | Afsluiting | Logboek: tabel + grafiek + één zin besluit + balkeuze met argument. Launcher gelabeld bij het testplankje van week 21. XP-moment. |
Instructie: zo wordt meten wetenschap

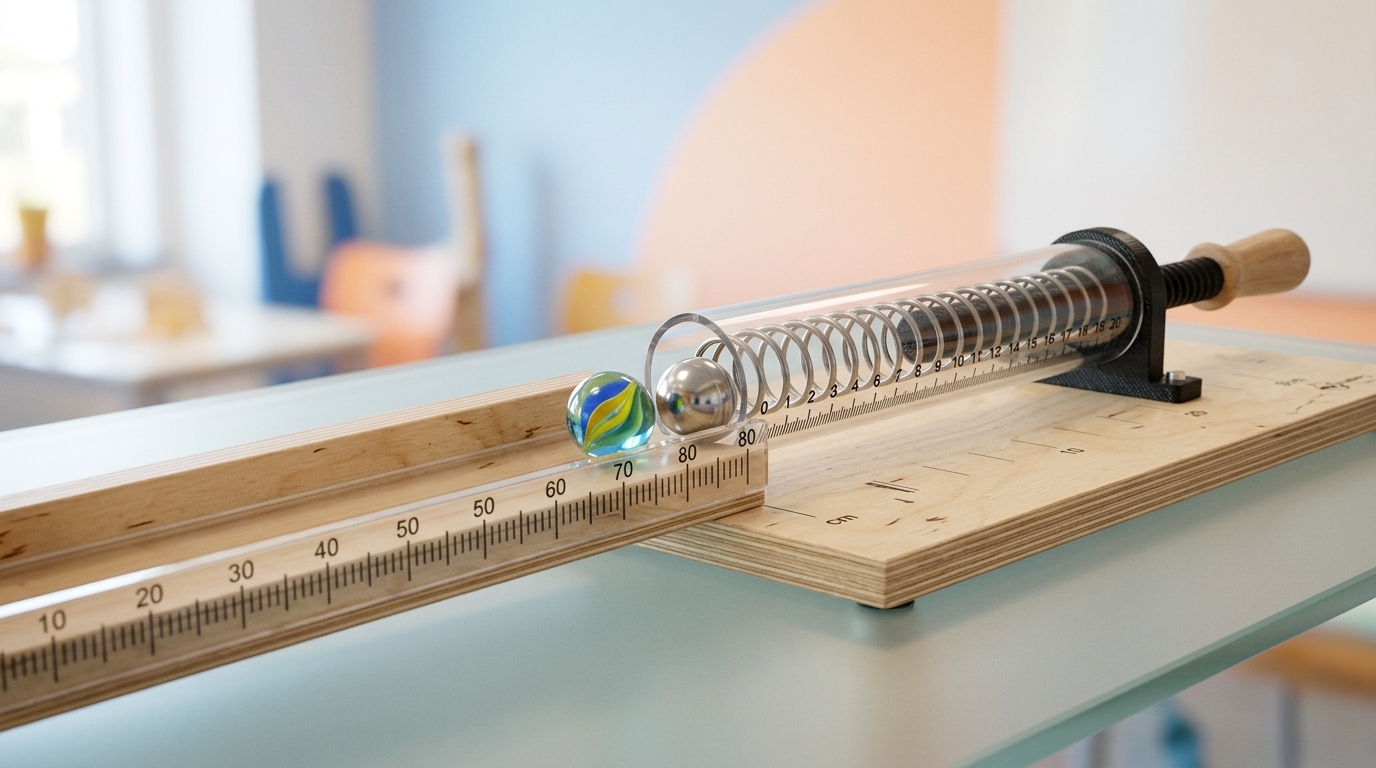

1 · De launcher in onderdelen
Vier onderdelen, elk met één taak:
- Geleidebuis (elektrobuis 16 mm of geprinte koker): houdt bal en plunjer op één lijn.
- Plunjer: de "hamer" die je intrekt; een aanslagring zorgt dat hij niet uit de buis schiet.
- Veer of elastiek: het energiedoosje. Intrekken = energie opslaan, loslaten = energie naar de bal.
- Schaalverdeling: streepjes per cm op de buis, want "ongeveer half ingetrokken" is geen meting.
Alternatief met dezelfde fysica: elastiek-katapult of servo-slagarm — mag, zolang de intrekafstand (of spanafstand) meetbaar blijft in stappen van 1 cm.
2 · Het meetblad
Zo ziet een eerlijke meetreeks eruit (voorbeeldgetallen — die van jou zijn anders):
| Intrek (cm) | Schot 1 | Schot 2 | Schot 3 | Gemiddelde (cm) |
|---|---|---|---|---|
| 1 | 9 | 11 | 10 | 10 |
| 2 | 21 | 19 | 20 | 20 |
| 3 | 32 | 29 | 29 | 30 |
| 4 | 41 | 38 | 41 | 40 |
| … | … | … | … | … |
| 8 | 63 | 66 | 63 | 64 |
Zie je het? Van 1 tot 4 cm is het netjes recht evenredig (2× zo ver intrekken = 2× zo ver schieten), maar bij 8 cm zit de veer bijna helemaal dicht en vlakt de grafiek af. Dát benoemen is het verschil tussen "meten" en "onderzoeken".
Knikker of stalen kogel?
Een stalen kogel (±17 mm) is bijna 3× zwaarder dan een glazen knikker van dezelfde maat: hij rolt
stabieler en stuitert minder, maar vraagt een sterkere veer én een sterkere flipper. En één eigenschap
is goud waard voor week 23: staal geleidt stroom — een stalen kogel kan zélf een contact sluiten
tussen twee plaatjes en zo zijn eigen punten tellen. Een knikker kan dat nooit. Noteer je keuze mét
argument: die heb je nodig bij de bouwvergunning in week 26.
Opdrachten
Kernopdracht (iedereen)
- Schets je launcher en meet je bal op met de schuifmaat.
- Bouw plunjer + veer + geleidebuis op het testplankje.
- Teken de centimeterschaal (0-8 cm) op de buis.
- Controleer: 3 schoten bij gelijke intrek ≈ gelijke afstand?
- Meet: intrek 1 → 8 cm, per cm 3 schoten, tabel invullen.
- Teken de grafiek en benoem het verband (en waar het stopt).
- Balduel: knikker vs. stalen kogel — kies en argumenteer.
Basis-pad
Elastiek-launcher met het aangereikte buisje en de voorgeprinte plunjer. Meetreeks van 5 stappen (1 t.e.m. 5 cm) in plaats van 8, telkens 3 schoten. De grafiek mag op het voorgedrukte assenstelsel van het meetblad. Zelfde besluit-zin in het logboek.
Uitbreidingen
- Tweede grootheid: herhaal de meting met de goot onder een helling van 7° (die van je toekomstige speelveld) — wat verandert er aan de grafiek?
- Massa-onderzoek: volledige meetreeks voor knikker én stalen kogel, twee lijnen in één grafiek.
- Servo-launcher: een launcher die op een knopdruk automatisch afvuurt (koppeling met de kennis van week 21).
Materiaal deze week
- Geleidebuizen: elektrobuis 16 mm (stukken van 15 cm) of geprinte kokers, 1 per leerling
- Drukveren (assortiment) + elastiekjes + geprinte of houten plunjers met aanslagring
- Schietgoten: 2 m plint of gootprofiel met meetlat/rolmeter ernaast (1 goot per 4 leerlingen)
- Knikkers én stalen kogels (±17 mm), minstens 1 van elk per duo + schuifmaten
- Meetbladen (tabel + assenstelsel) afgedrukt; watervaste stiften voor de schaalverdeling
Leerkracht-hoek
- Veiligheid eerst: er wordt alléén geschoten in de goot, nooit richting personen. Spreek een vaste schietrichting per tafel af en laat veiligheidsbrillen dragen bij de stalen kogel. Een plunjer zonder aanslagring is een projectiel — controleer dat vóór het eerste schot.
- Het onderzoek is het punt, niet de launcher. Een leerling met een matige launcher maar een strakke tabel + grafiek + besluit haalt de doelen (LPD 3 en 13) volledig. Omgekeerd niet. Bewaak de tijd van blok 4: om 20 minuten voor het einde moet iedereen aan het middelen zijn.
- Verwachte struikelblokken: wrijving in de buis (buis niet knijpen bij het vastzetten!), elastiek dat verzwakt tijdens de meetreeks (daarom: metingen van 1 naar 8 cm in één sessie), en de klassieker: vergeten vanaf hetzelfde nulpunt te meten in de goot.
- Testplankjes bewaren tot na de vergunning — de launcher gaat naast de flipper van week 21 de kast in. Vooruitblik: volgende week merkt de kast de bal zélf op (score-sensoren), en de stalen kogel uit het balduel speelt daar een hoofdrol.
Side quests die hier mooi bij passen
Verslaggever (van dit onderzoek een uitmuntend labverslag maken) ·
CAD-Wizard (een geleidebuis met geïntegreerde schaalverdeling
ontwerpen) · Print-Dokter (plunjer te ruw of te dik uit de printer?
Diagnose + herprint).
