Lesdoelen
- De leerling kan spanning, stroomsterkte en weerstand in eigen woorden uitleggen met het watermodel (druk, debiet, vernauwing). LPD 1
- De leerling kan een gesloten stroomkring bouwen met batterij, lampje en schakelaar, en uitleggen waarom het lampje dooft zodra de kring ergens open is. LPD 2
- De leerling kan van 15 materialen voorspellen én met een meting bepalen of ze geleiden, en de resultaten ordenen in een tabel. LPD 2
- De leerling kan met de multimeter een gelijkspanning meten (stand V⎓) en een doorgangstest uitvoeren (piepstand). LPD 3
- De leerling kan uit de meetresultaten een correcte conclusie trekken: wat hebben alle geleiders gemeen? LPD 2
Lesverloop (5 lesuren)
| Blok | Duur | Fase | Wat gebeurt er |
|---|---|---|---|
| 1 | 10 min | Instap | Mysterie-demo: een kring met een verborgen onderbreking (doorgeknipt draadje onder tape). Het lampje brandt niet — wie vindt de fout? Conclusie schrijft zichzelf: stroom heeft een gesloten rondje nodig. |
| 1 | 40 min | Instructie | Het watermodel op het bord: pomp = batterij, waterdruk = spanning (volt), waterstroom = elektrische stroom (ampère), vernauwing = weerstand (ohm). Spanningen benoemen: AA-batterij 1,5 V, platte batterij 4,5 V, blokbatterij 9 V, USB 5 V. Demo: de eerste echte kring. |
| 2 | 50 min | Begeleid | Per duo een kring bouwen: platte batterij (4,5 V) + lampje + schakelaar + krokodillenklemmen. Experiment: open de kring op drie verschillende plaatsen — maakt het uit wáár de onderbreking zit? (Nee — en waarom niet?) |

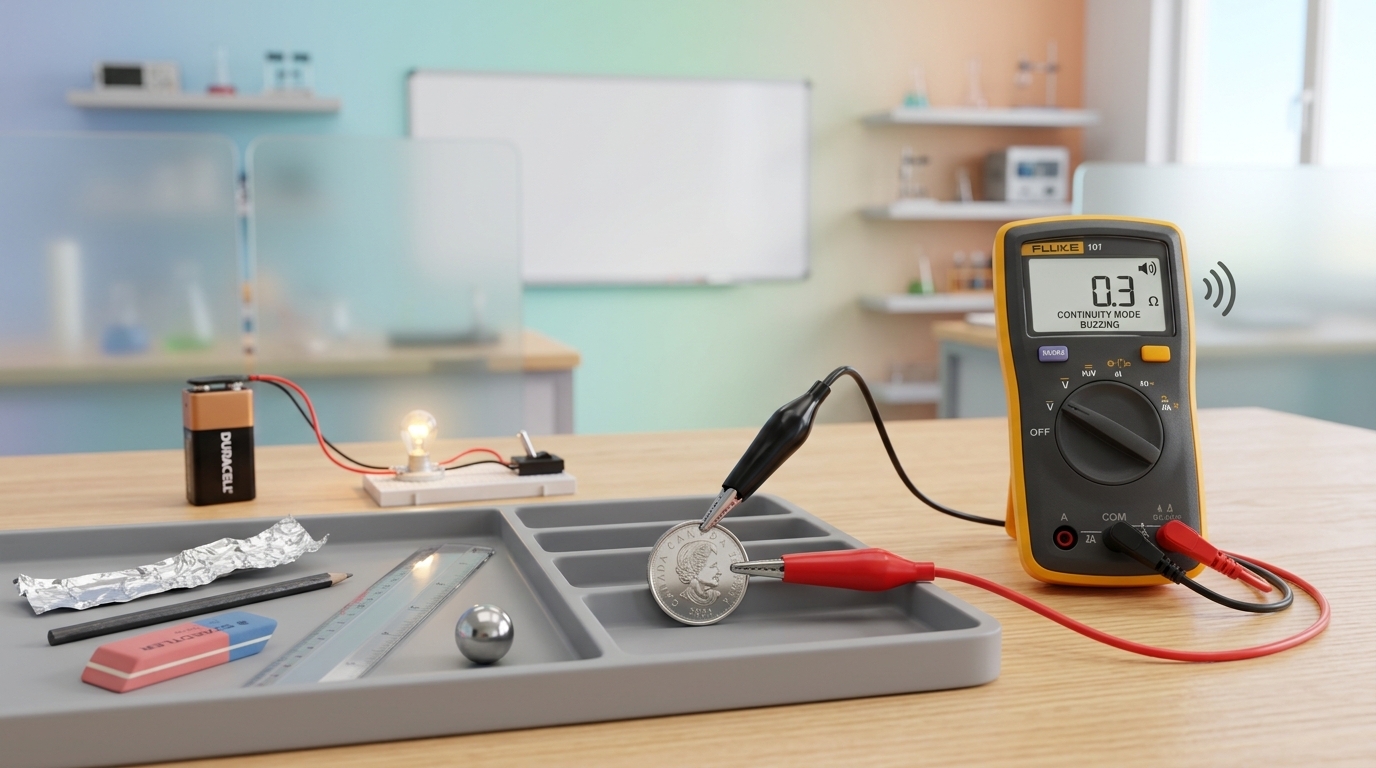

| 3 | 50 min | Zelfstandig | Onderzoek "geleidt het?": 15 materialen. Eerst de hele tabel voorspellen, dan pas meten met de testkring of de piepstand. Verrassingen noteren (grafiet! de stalen kogel!). |
| 4 | 30 min | Instructie | De multimeter van dichtbij: draaiknop, meetsnoeren (zwart in COM, rood in VΩ), stand V⎓ voor batterijen, doorgangsstand met de pieptoon. Veiligheidsregel: nooit in de ampère-stand rechtstreeks op een batterij. |
| 4 | 20 min | Begeleid | Oefenen voor het rijbewijs: spanning van drie batterijen meten (vol? leeg?), doorgang testen op vijf voorwerpen van je eigen bank. |
| 5 | 35 min | Zelfstandig | Multimeter-rijbewijs afleggen bij de examenpost (spanning + doorgang correct meten = badge). Ondertussen: conclusie van het onderzoek uitschrijven en de tabel afwerken. |
| 5 | 15 min | Afsluiting | Logboek: tabel + conclusie + "welk resultaat verraste je?". Opruimen volgens bakkensysteem. XP-moment + uitreiking van de eerste multimeter-rijbewijzen. |
Instructie: stroom begrijpen en meten
1 · Het watermodel
Elektriciteit zie je niet — water wel. Daarom lenen we even een waterleiding:
- Spanning (volt, V) = de druk van de pomp. Hoe hoger de druk, hoe harder het water wil stromen. Een AA-batterij "duwt" met 1,5 V, een platte batterij met 4,5 V, USB met 5 V.
- Stroomsterkte (ampère, A) = hoeveel water er per seconde voorbij stroomt. In onze kringen gaat het om kleine stroompjes: 0,02 A (= 20 mA) is al genoeg voor een LED.
- Weerstand (ohm, Ω) = een vernauwing in de leiding die de stroom afremt. Volgende weken wordt dit ons belangrijkste gereedschap om LED's te beschermen.
En de gouden regel: stroom loopt alleen als het rondje volledig gesloten is, van de + van de batterij door de kring terug naar de −. Eén onderbreking — waar dan ook — en alles stopt.
2 · De multimeter in twee standen
Dit jaar gebruik je de multimeter honderden keren. Deze week leer je de twee belangrijkste standen:
- V⎓ (gelijkspanning): meet hoe hard een batterij duwt. Zwart snoer in COM, rood in VΩ, punten op − en + van de batterij. Een "volle" AA meet ±1,5 V; onder 1,2 V is hij bijna leeg.
- Doorgangsstand (pieptoon-symbool): de multimeter stuurt zelf een piepklein stroompje door het voorwerp. Piept het → het geleidt. Stil → isolator. Dé stand voor dit onderzoek en hét foutzoek-wapen voor de rest van het jaar.
Meetregels
Doorgang meet je alléén op losse voorwerpen, nooit op een kring waar nog een batterij aan hangt.
En blijf uit de buurt van de A-standen: rechtstreeks stroom meten op een batterij blaast de
zekering van de meter.
Zo ziet je onderzoekstabel eruit (fragment)
| Materiaal | Voorspelling | Meting (piept?) | Geleider of isolator? |
|---|---|---|---|
| kopermuntje | geleider | piept | geleider |
| plastic liniaal | isolator | stil | isolator |
| aluminiumfolie | ? | piept | geleider |
| gum | isolator | stil | isolator |
| potloodstift (grafiet) | isolator? | piept! | geleider — verrassing |
| stalen kogel | ? | piept | geleider — onthoud dit! |
Waarom die stalen kogel in de testbak ligt
De flipperbal van jullie kast is een geleider. Dat betekent dat de bal zélf een schakelaar kan
sluiten: rolt hij over twee contactplaatjes, dan maakt hij heel even de kring — en telt de kast een
punt. In week 23 bouwen jullie precies zo'n score-sensor. Vandaag bewijs je alvast dat het kan.
Opdrachten
Kernopdracht (iedereen)
- Bouw de kring: batterij 4,5 V → schakelaar → lampje → terug naar de batterij.
- Open de kring op drie plaatsen: wat gebeurt er telkens? Noteer je conclusie.
- Maak je testkring: vervang de schakelaar door twee losse testdraden.
- Voorspel voor alle 15 materialen: geleider of isolator? Vul de kolom in vóór je meet.
- Meet elk materiaal (testkring óf piepstand) en vervolledig de tabel.
- Schrijf de conclusie: wat hebben alle geleiders gemeen? Tabel + conclusie in het logboek.
Basis-pad
Onderzoek met 8 in plaats van 15 materialen, op een voorgedrukte tabel. Meten mag volledig met de testkring (lampje brandt = geleider) — de multimeter komt dan alleen bij het rijbewijs aan bod.
Uitbreidingen
- Vloeistoffen: test kraanwater, zout water en cola (in een bakje met twee spijkers). Verrassend resultaat gegarandeerd.
- Grafiet-tekening: kleur een dikke potloodlijn op papier — geleidt de líjn ook?
- Rangschikking: piept de meter bij het ene metaal "harder"? Zoek op: geleiden alle metalen even goed?
Materiaal deze week
- Per duo: platte batterij 4,5 V, lampje + fitting, schakelaar, krokodillenklemmen
- Multimeters (1 per 2) met werkende batterij en zekering
- Testbakken met 15 materialen (muntje, folie, gum, potloodstift, liniaal, stalen kogel, kurk, spijker…)
- Onderzoekstabellen gekopieerd (+ verkorte versie basis-pad)
- Multimeter-rijbewijskaartjes + badge-stickers voor het XP-moment
- Mysterie-kring met verborgen onderbreking voorbereid voor de instap
Leerkracht-hoek
- Verwachte struikelblokken: leerlingen meten doorgang op een kring die nog onder spanning staat (meter geeft onzin) — maak er een klasregel van: eerst batterij los, dan meten. Lampjes sneuvelen door schudden/vallen: leg reserve klaar. En de piepstand piept ook bij héél kleine weerstanden: dat is prima voor dit onderzoek.
- De verrassingen uitspelen: grafiet en de stalen kogel zijn de memorabele momenten van deze week. Laat leerlingen eerst hardop voorspellen — het foute antwoord maakt het leereffect.
- Timing: het rijbewijs is de flessenhals. Zet twee examenposten in (of laat geslaagde leerlingen als tweede examinator fungeren — meteen Helper-XP).
- Differentiatie: het vloeistoffen-onderzoek is de natuurlijke verdieping; wie daarmee bezig is, stoort de examenposten niet.
- Vooruitblik: week 3 vertaalt deze opstellingen naar schema's. Maak dus foto's van een paar leerling-kringen — dat worden je oefenopgaven "van foto naar schema".
Side quests die hier mooi bij passen
Stoffen-Speurder (het geleidbaarheidsonderzoek uitbreiden naar
exotischer materialen) · Verslaggever (een meetverslag met
perfecte tabellen) · Helper (klasgenoten door het rijbewijs
loodsen).
