Plan 6 — De ophaalbrug

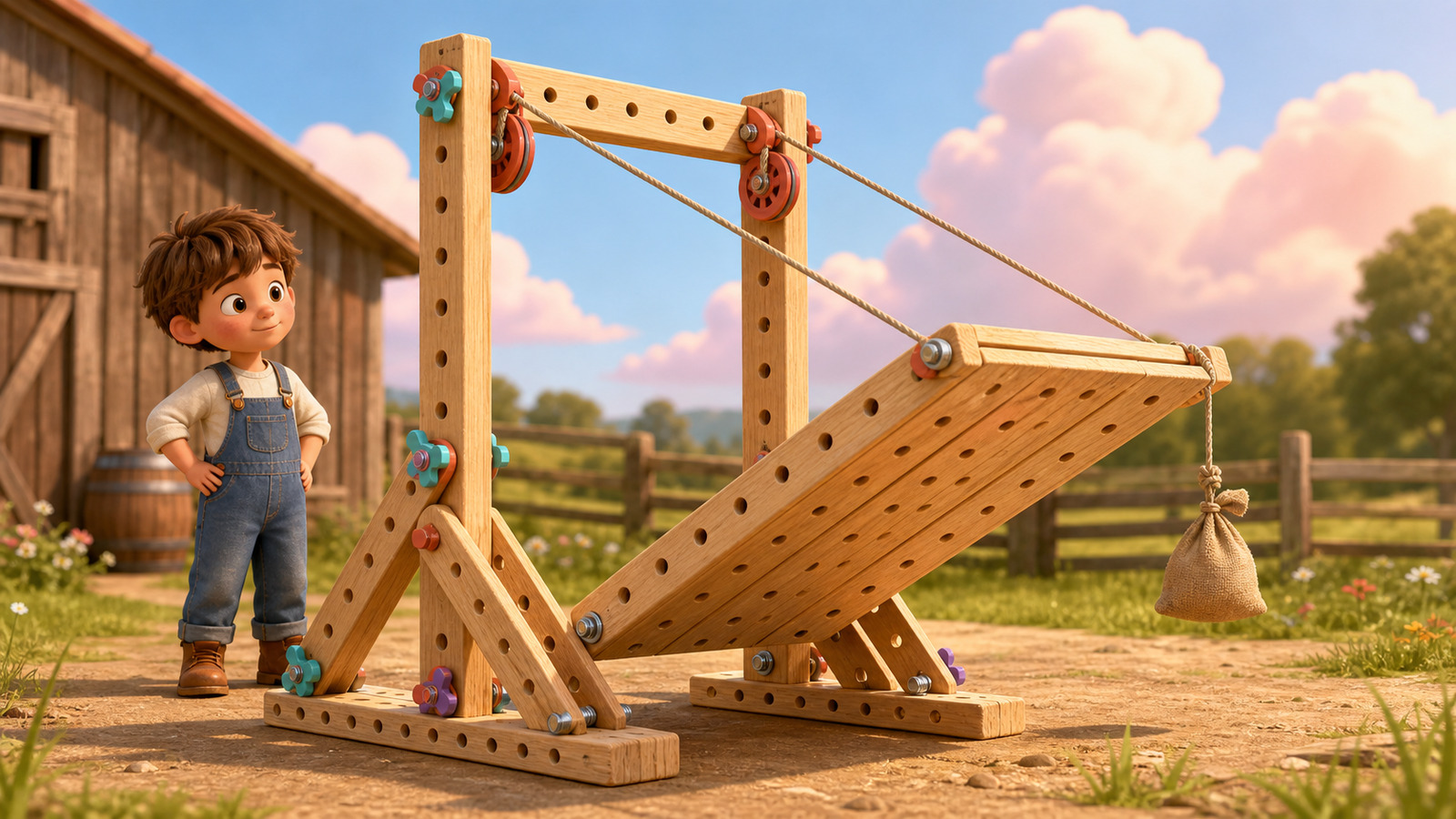

Niet-beloopbare demonstrator: een geborgd dek toont scharnier, katrol en contragewicht zonder personenlast.
12-141,5-2 dagenprintbaar als werkblad
Onderdelen
| Onderdeel | # | Opmerking |
|---|---|---|
| Plank 100 cm | 2 | torenmasten (portaal) |
| Plank 60 cm | 3 | dekplanken |
| Plank 40 cm | 4 | voeten + schoren |
| Platformplank 12 cm | 2 | dekverbreding |
| Katrolblok | 2 | één per torenmast |
| M8-bout (scharnier-as) | 2 | dek kantelt hierom |
| Touw 2 × 3 m | 1 | |
| Zandzak | 1 | optioneel contragewicht |
| M8-bout + vleugelmoer | 16 |
Bouwstappen
- Bouw het torenportaal: twee masten, dwarsplank bovenaan, schoren naar de voeten — dit moet muurvast staan.
- Koppel de dekplanken tot één breed dek met dwarslatjes.
- Scharnier het dek op één doorlopende as met afstandsbussen, ringen en borgmoeren; markeer de knelzone.
- Touwen van de dek-punt over de katrollen bovenaan; trek — gaat het te zwaar? Hang een zandzak aan het trekeinde als hulpgewicht.
- Monteer mechanische borgpennen voor open en dicht en test daarna twintig langzame cycli zonder last.
Test & verbeter Test twintig rustige cycli zonder last. Het dek mag nooit vrij vallen en niemand staat eronder of loopt erover.
Maak het van jou Vierkant is zwak, driehoek is sterk — behalve waar iets moet bewegen. Wijs op jouw brug aan wat bewust 'zwak' (scharnierend) is en wat stijf moet zijn.
