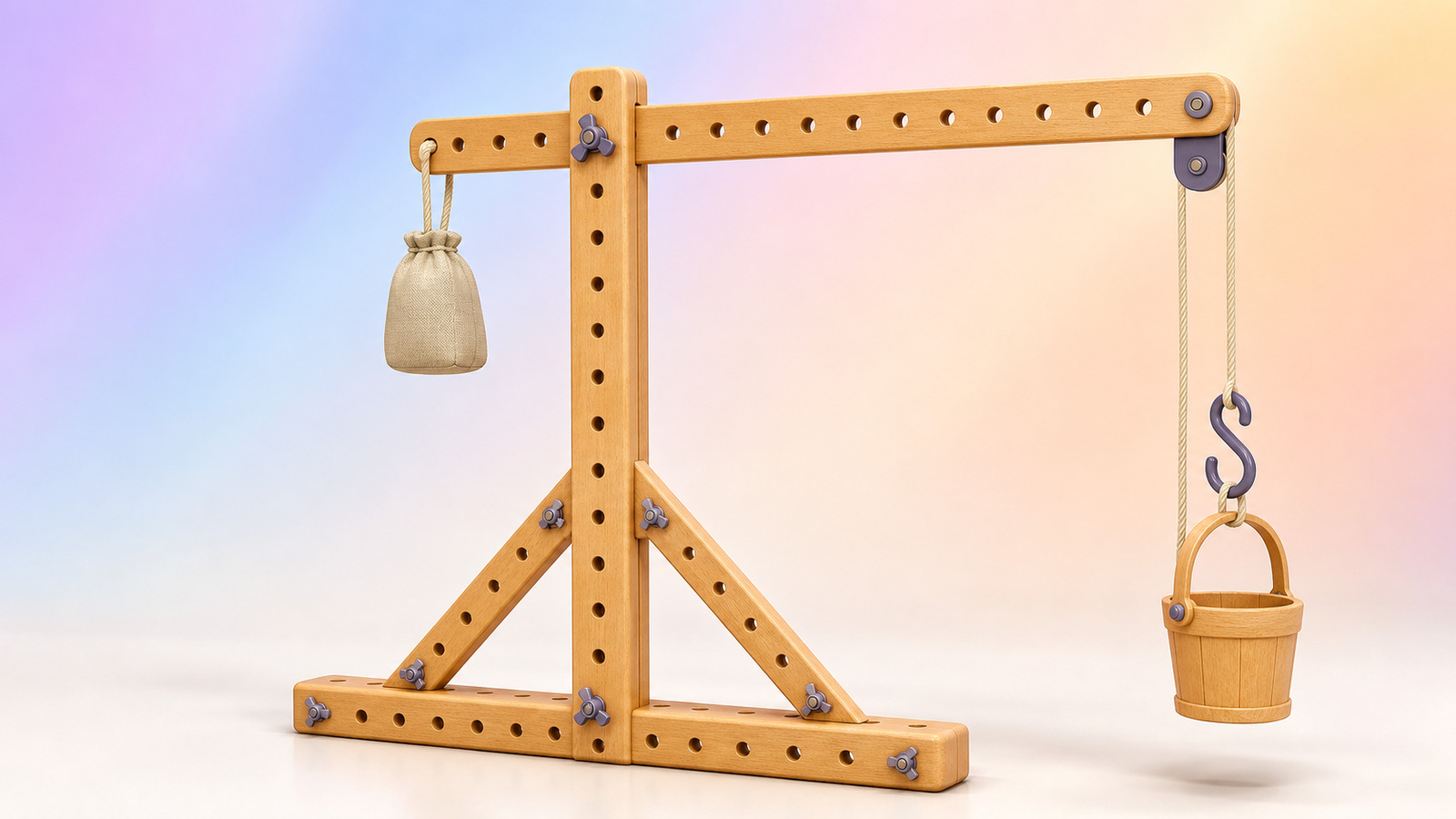

Plan 5 — De hijskraan
Lage proeflasten gecontroleerd hijsen met een brede voet, dubbele mast en gesloten takel.
9-11 12-141-1,5 dagprintbaar als werkblad
Onderdelen
| Onderdeel | # | Opmerking |
|---|---|---|
| Plank 100 cm | 1 | mast (dubbel voor Alpaca's) |
| Plank 80 cm | 1 | draaiarm |
| Plank 60 cm | 1 | basis |
| Plank 40 cm | 2 | schoren op 45° |
| Katrolblok | 1 | arm-uiteinde (2 voor een takel) |
| Zandzak | 1 | contragewicht, verschuifbaar |
| Touw 3 m + S-haak | 1 | |
| M8-bout + vleugelmoer | 10 | armbout half aangedraaid |
Bouwstappen
- Bouw eerst een rechthoekige voet met uitliggers; zet daarna een dubbele mast met vier schoren vast.
- Bout de arm bovenaan door de mast: het korte deel wijst naar achteren.
- Sluit het contragewicht op in een geborgde bak en markeer de maximaal toegestane massa.
- Rijg een vaste én bewegende katrol en gebruik uitsluitend een gesloten haak.
- Test van 250 g tot maximaal 1 kg, altijd onder kniehoogte; stop zodra een voet loskomt of iets vervormt.
Test & verbeter Meet onder kniehoogte hoeveel kracht 500 g rechtstreeks vraagt en hoeveel met een bewegende katrol. Een vaste katrol verandert alleen de trekrichting.
Maak het van jou Ontwerp een zwenkvergrendeling: de arm moet in drie standen vast kunnen klikken.
