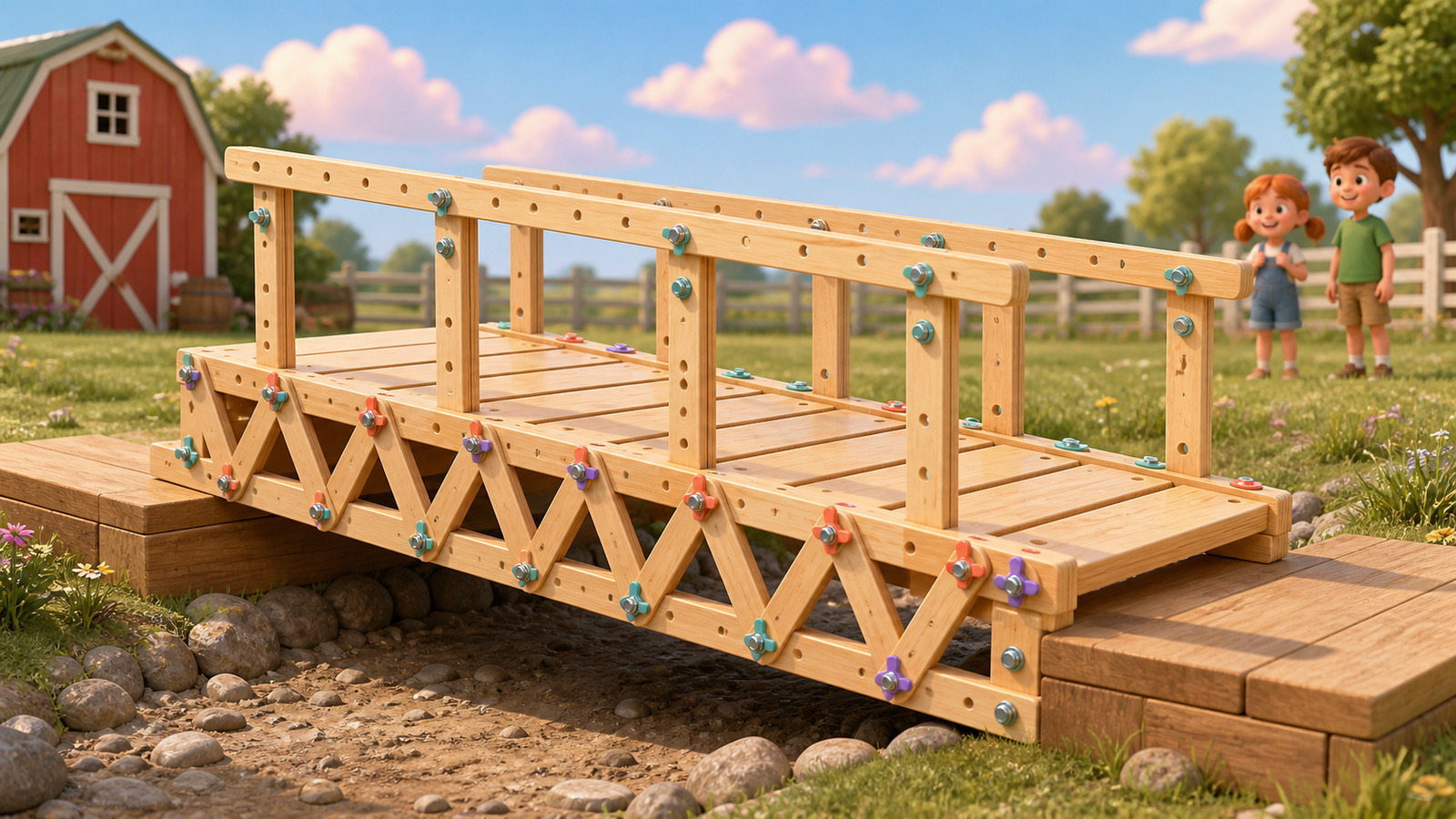

Plan 9 — De vlonderbrug
Constructielab als niet-beloopbaar schaalmodel: vakwerk, zijwaartse schoren en een meetbare zandzakproef.
12-141,5-2 dagenprintbaar als werkblad
Onderdelen
| Onderdeel | # | Opmerking |
|---|---|---|
| Plank 140 cm | 4 | 2 liggers per zijde |
| Plank 20 cm | 10 | vakwerk-diagonalen |
| Platformplank 12 cm | 10 | dekplanken (dwars) |
| Plank 40 cm | 6 | leuningpalen |
| Plank 140 cm | 2 | leuningen |
| M8-bout + vleugelmoer | 40 | de grootste boutenklus van het kamp |
Bouwstappen
- Bouw per zijde een vakwerkligger: boven- en onderplank met zigzag-diagonalen ertussen — druk erop vóór en na de diagonalen: voel het verschil.
- Leg de twee liggers parallel en bout de dekplanken er dwars overheen.
- Voeg dwarsverbanden én diagonalen tussen beide liggers toe; de modelleuningen zijn geen valbeveiliging.
- Borg het schaalmodel op twee brede, vaste steunen boven een gemarkeerde modelgracht.
- Belast uitsluitend met gelijke zandzakken en meet de doorbuiging; kinderen blijven naast het model.
Test & verbeter Deze uitvoering draagt nooit personen. Meet alleen de doorbuiging onder stapsgewijs geplaatste zandzakken.
Maak het van jou Bereken alle verbindingen opnieuw: elk dekdeel krijgt vier bevestigingen en ook diagonalen, dwarsverbanden en landhoofden tellen mee.
