Plan 1A — De originele mini-mikker

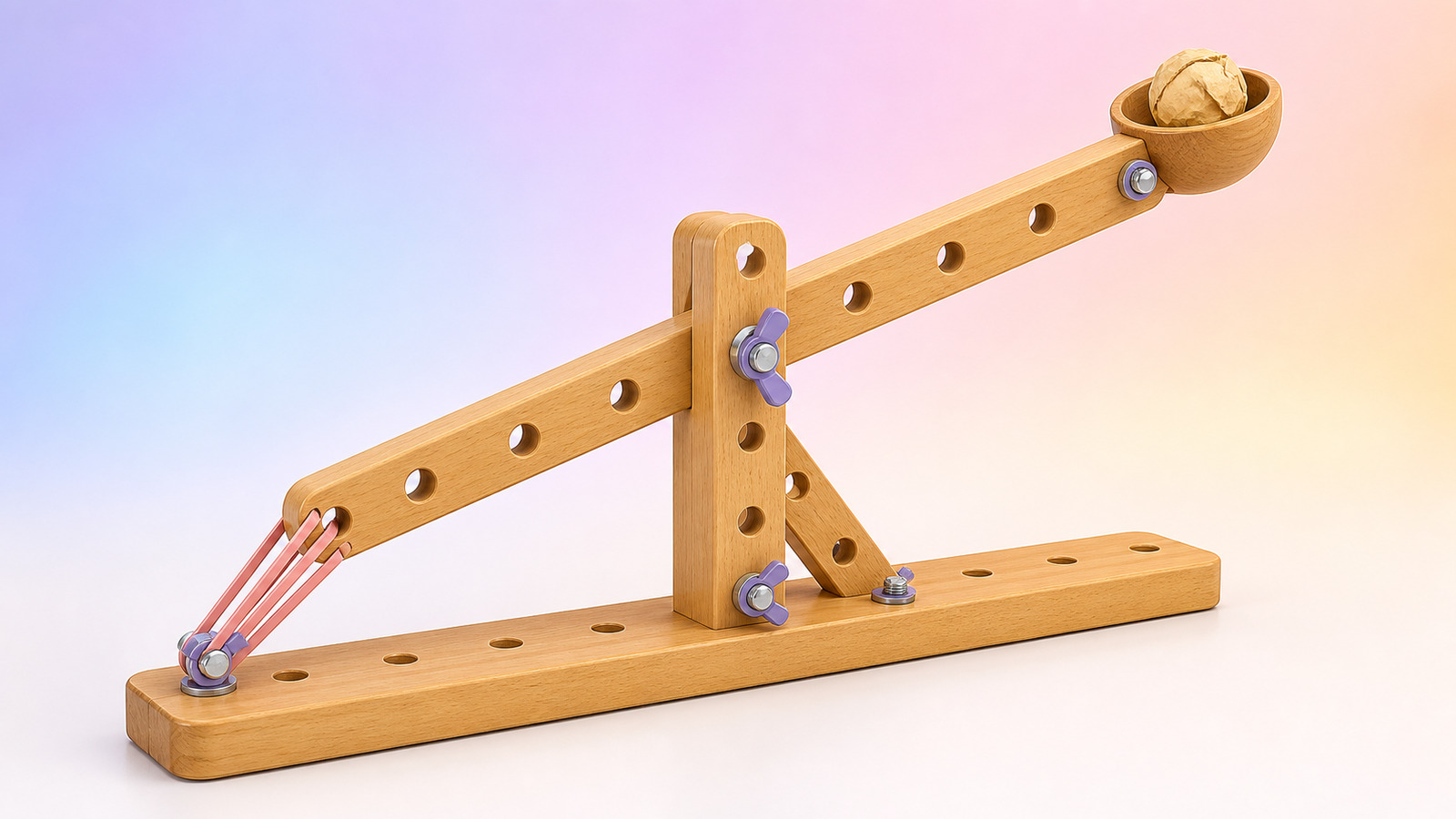

Dit is het oorspronkelijke milde ontwerp met één basis, één staander, één schoor en één hefboomarm. Het blijft als volwaardig instapmodel bestaan en krijgt nu zijn eigen zichtbare stappenplan.
6-81,5-2 uur6 montagekaarten + PDF
Onderdelen van het oorspronkelijke model
| Code | Onderdeel | # | Functie |
|---|---|---|---|
| B1 | Plank 60 cm | 1 | de oorspronkelijke lange tafelbasis |
| S1 | Plank 40 cm | 1 | enkele staander |
| K1 | Plank 20 cm | 1 | diagonale schoor |
| A1 | Plank 60 cm | 1 | lichte hefboomarm |
| AS | M8-draaibout | 1 | met brede ringen en borgmoer |
| BAK | Klein vast bakje | 1 | met twee bevestigingspunten |
| E1 | Zacht elastiek | 1 | lage spanning met rekmarkering |
| B | M8-boutsets | 5-7 | tegen verdraaien waar mogelijk |
Bouwstappen
- Leg basis, staander, schoor en arm naast de oorspronkelijke zijaanzichtschets.
- Zet de enkele staander op de basis en laat een begeleider haaksheid controleren.
- Plaats de ene diagonale schoor zodat de bekende driehoek ontstaat.
- Monteer de arm met brede ringen zodat hij vrij blijft bewegen.
- Bevestig het kleine bakje en één zacht elastiek op de laagste spanning.
- Doe de tafelproef met begeleidershand op de basis en alleen een losse papierprop.
Waarom dit model blijft Het is een snelle eerste hefboomproef met weinig onderdelen. De begeleidershand is hier bewust deel van de stabiliteit; voor zelfstandig gebruik ga je naar 1B.
Daarna steviger bouwen?
Plan 1B voegt een vierkant onderstel, twee staanders, vier schoren, een doorlopende as en een zachte aanslag toe.
